Замена втулки и сальника промежуточного вала

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш мотоцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

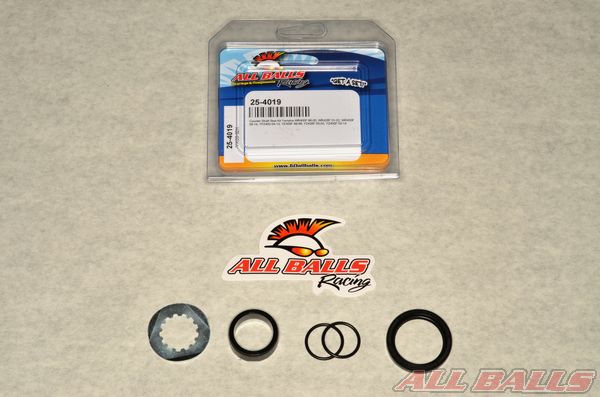

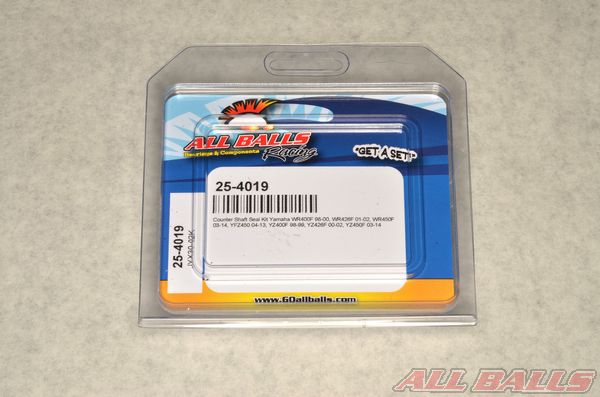

Возьмите Ваш ремкомплект All Balls Racing.

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке, для легкой установки. Рекомендуем сделать это после снятия старых деталей, непосредственно перед установкой новых.

Разбор

Звезда может контриться различными способами (стопорные кольца, фиксаторы резьбы и др.)

Всегда следуйте инструкциям в Вашем сервисном руководстве, при удалении и установке звезды промежуточного вала, так же никогда не работайте со звездой и цепью, в момент, когда двигатель работает.

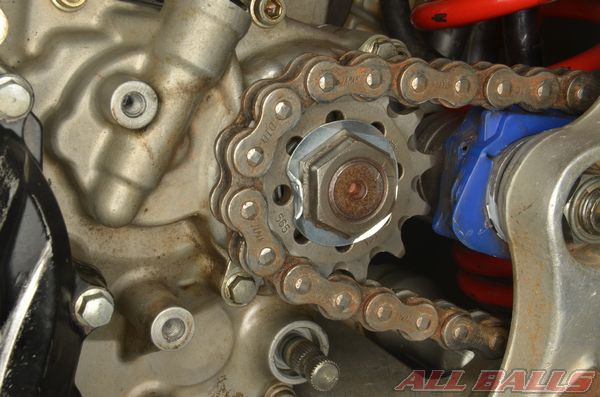

Разогните стопорную шайбу и открутите гайку.

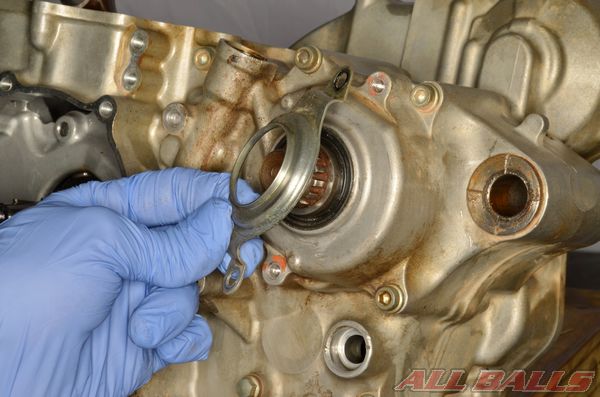

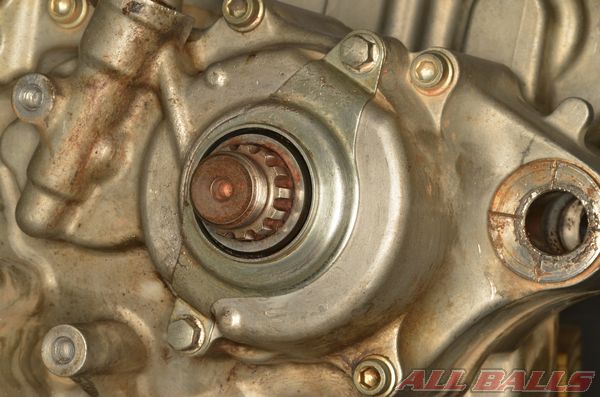

На некоторых моделях может быть установлен фиксатор (защита) сальника. Снимите фиксатор.

На некоторых моделях может быть установлен фиксатор (защита) сальника.

Снимите фиксатор.

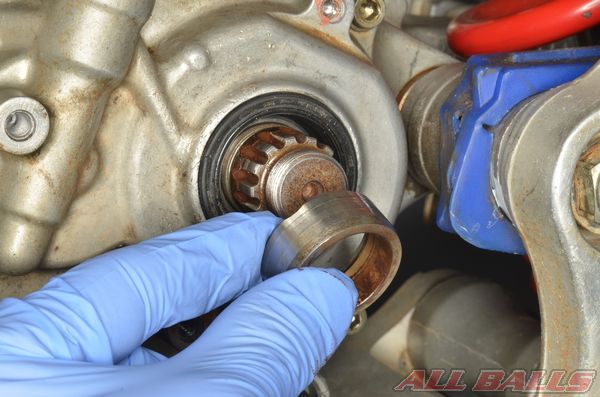

Снимите втулку с промежуточного вала.

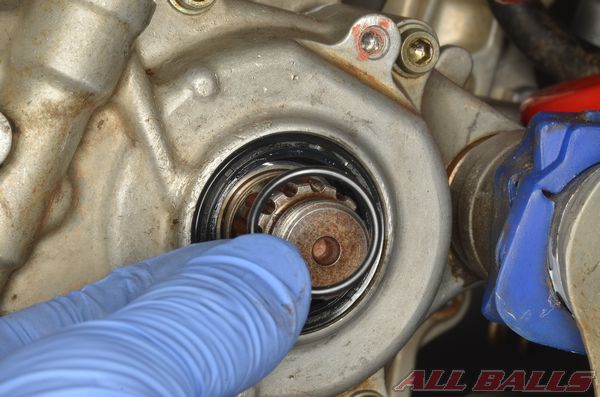

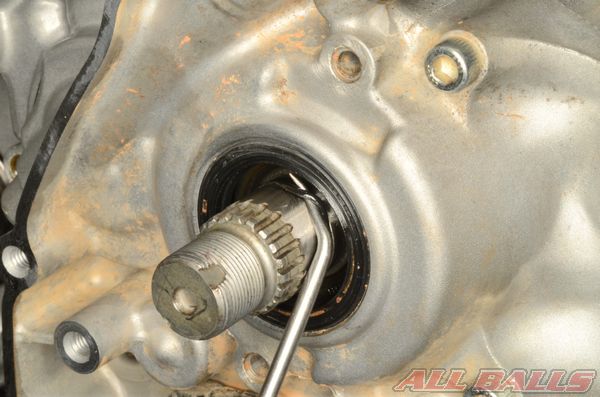

Используйте крючок для извлечения уплотнительного кольца.

Снимите уплотнительное кольцо.

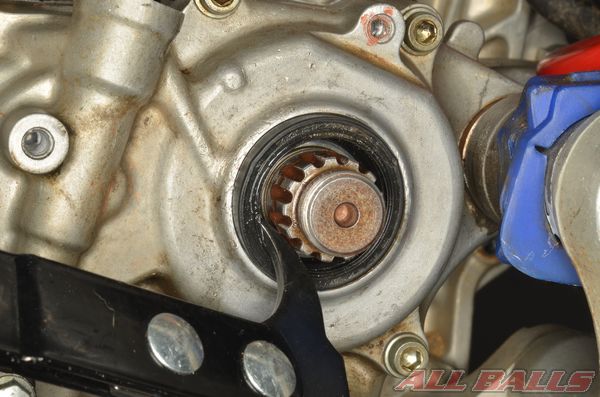

Снимите сальник с помощью специального съемника.

Установка

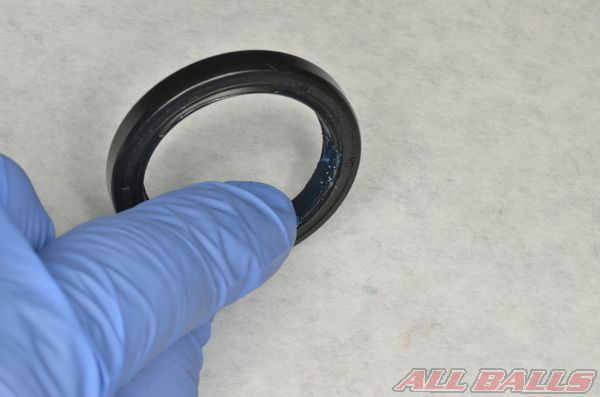

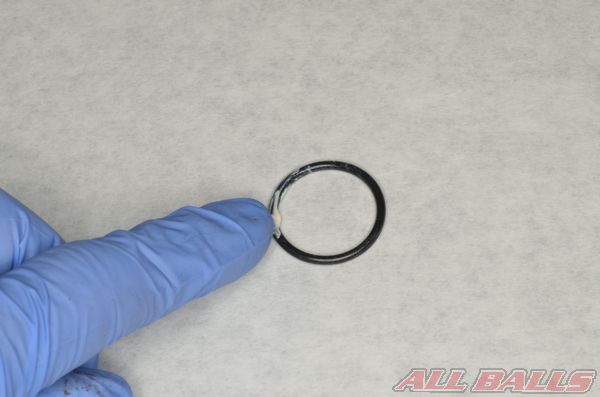

Смажьте новое уплотнительное кольцо и сальник.

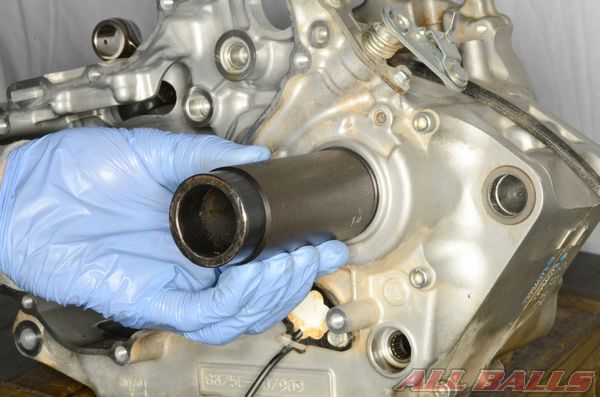

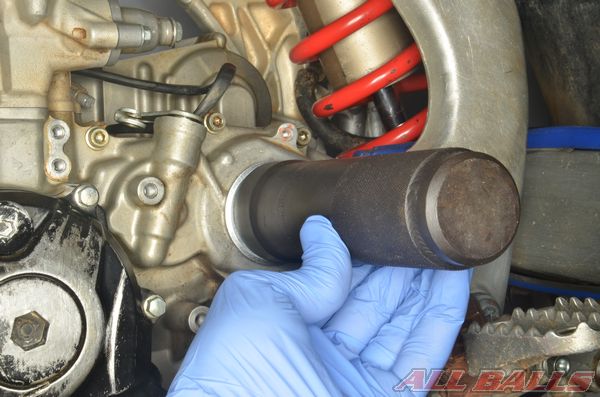

Вставьте сальник. Используя трубу подходящего диаметра, чтобы посадить сальник на место.

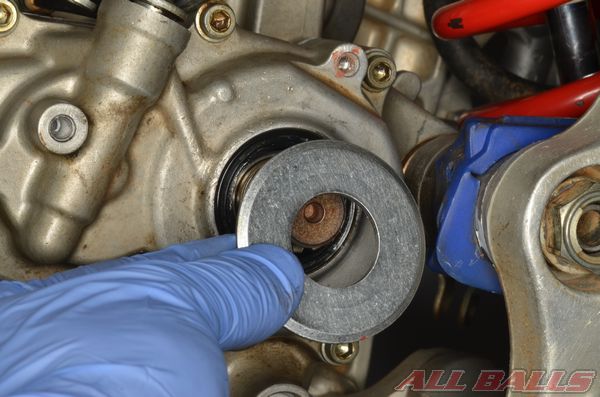

Используйте шайбы (как показано на фотографии) чтобы не повредить сальник.

Установите уплотнительное кольцо в специальный паз вала.

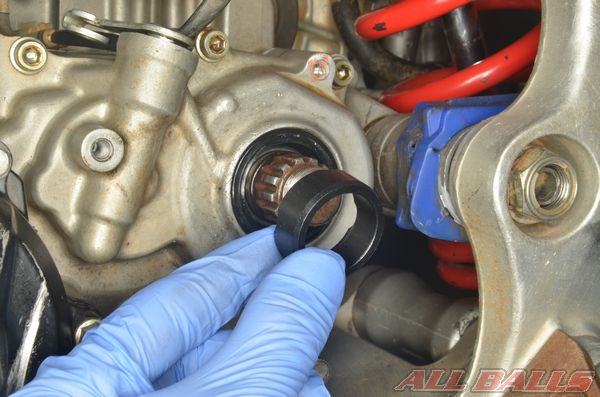

Установите новую втулку.

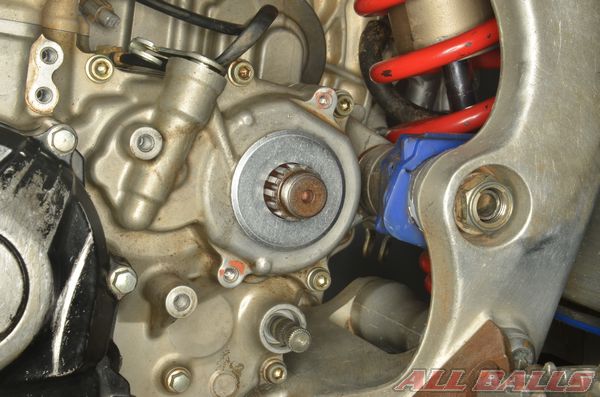

Установите защитный кожух (фиксатор сальника) если он был.

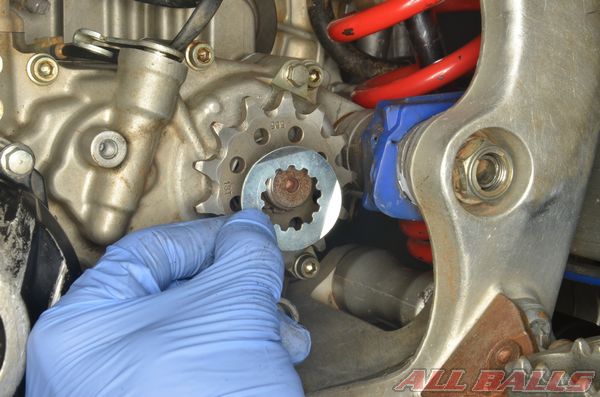

Установите новую стопорную шайбу.

Затяните гайку с усилием, рекомендованным в сервисном руководстве к вашему мотоциклу. Если у Вас используется стопорная шайба как на картинке, загните ее с помощью зубила и молотка, для предотвращения самопроизвольного откручивания гайки. Установите направляющие цепи и защитный кожух цепи. Отрегулируйте провисание цепи в соответствии с руководством к Вашему мотоциклу.

Не забудьте приклеить наклейку All Balls Racing.
