Замена втулки и сальника промежуточного вала

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

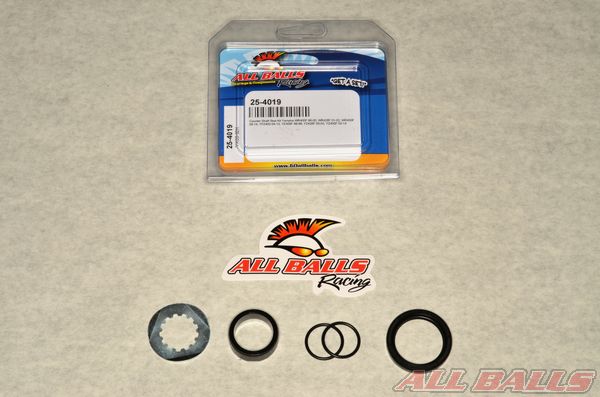

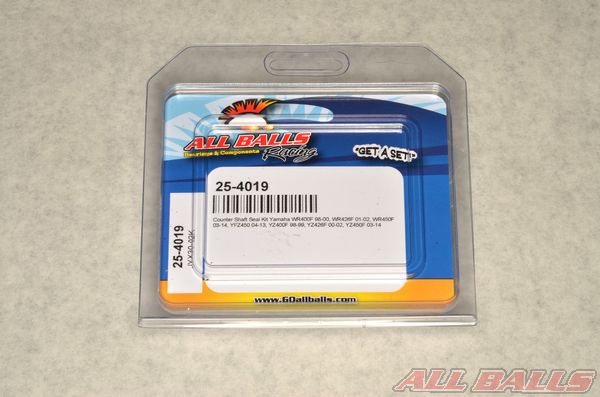

Возьмите Ваш ремкомплект All Balls Racing.

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке, для легкой установки. Рекомендуем сделать это после снятия старых деталей, непосредственно перед установкой новых.

Разбор

Звезда может контриться различными способами (стопорные кольца, фиксаторы резьбы и др.)

Всегда следуйте инструкциям в Вашем сервисном руководстве, при удалении и установке звезды промежуточного вала, так же никогда не работайте со звездой и цепью, в момент, когда двигатель работает.

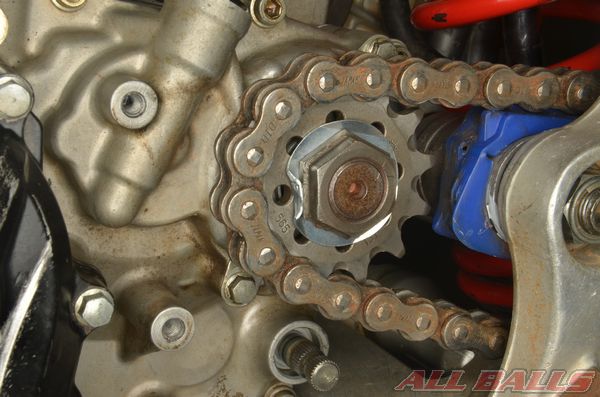

Разогните стопорную шайбу и открутите гайку.

Снимите звезду с вала.

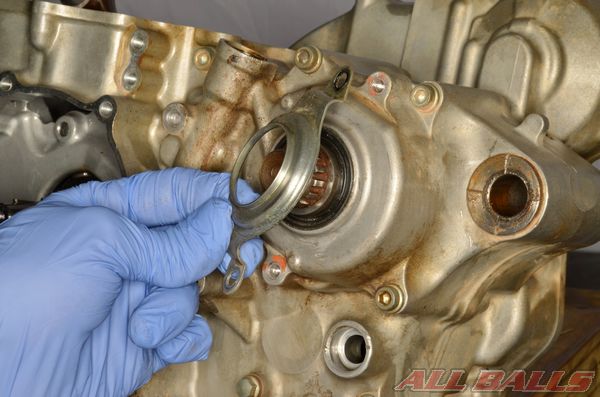

На некоторых моделях может быть установлен фиксатор (защита) сальника. Снимите фиксатор.

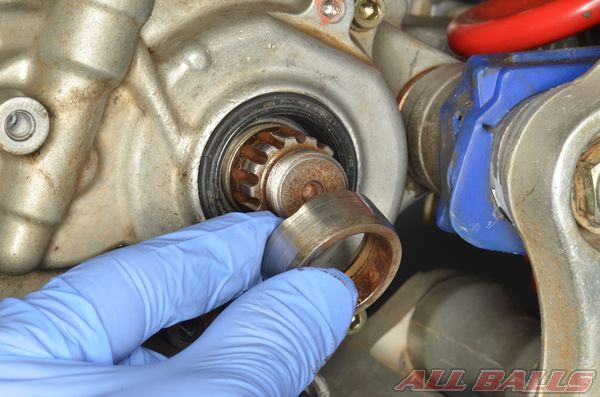

Снимите втулку с промежуточного вала.

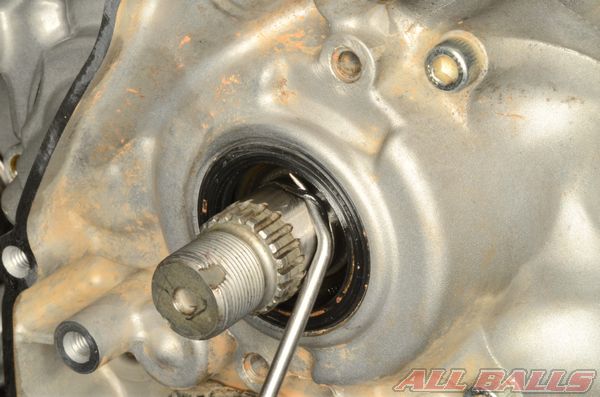

Используйте съемник для извлечения уплотнительного кольца.

Снимите уплотнительное кольцо.

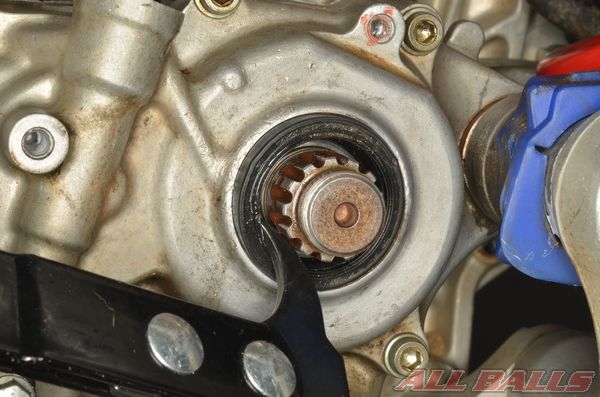

Снимите сальник с помощью специального съемника.

Установка

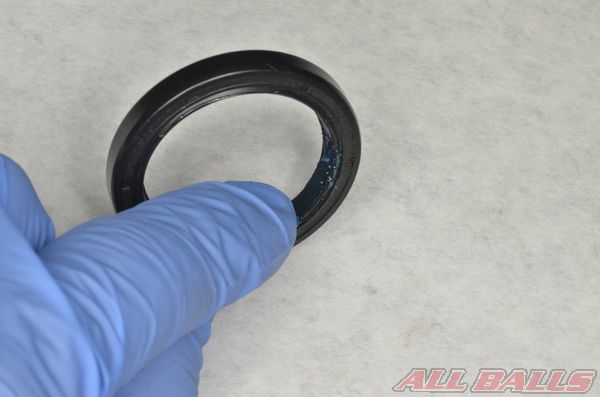

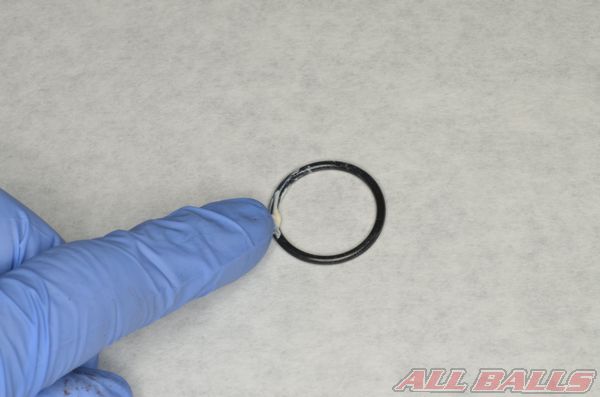

Смажьте новые сальник и уплотнительное кольцо.

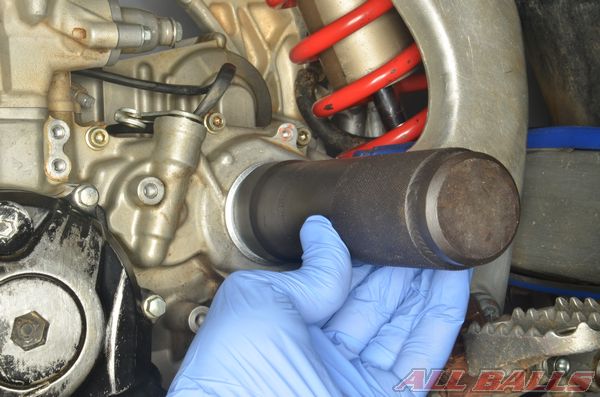

Вдавите сальник на место, если не получается вставить руками, используйте подходящий по наружному диаметру инструмент.

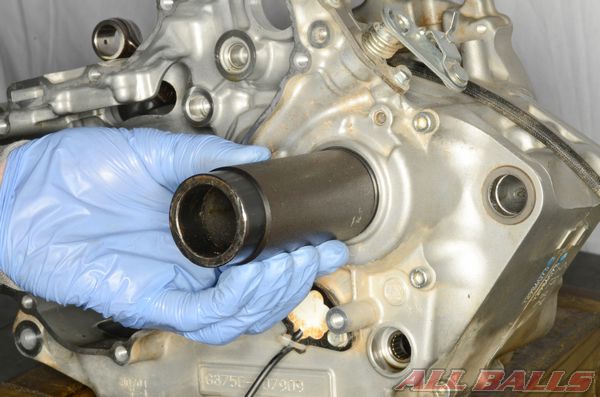

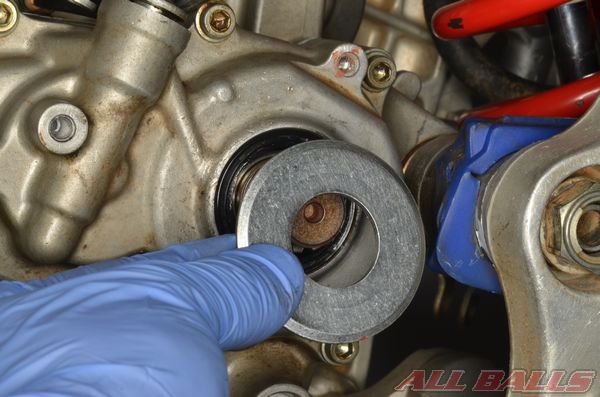

Если подходящего инструмента нет, то используйте шайбы (как показано на фотографии),  чтобы не повредить сальник.

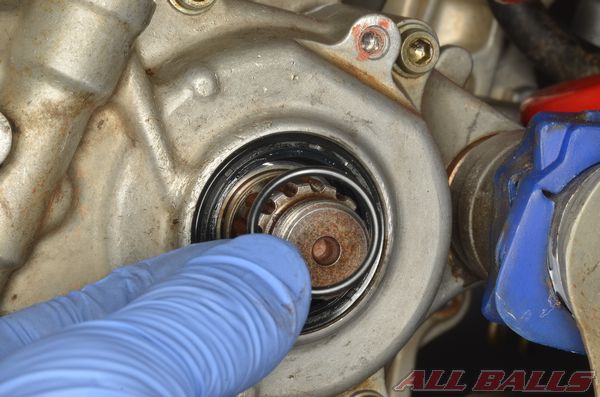

Установите уплотнительное кольцо в специальный паз вала.

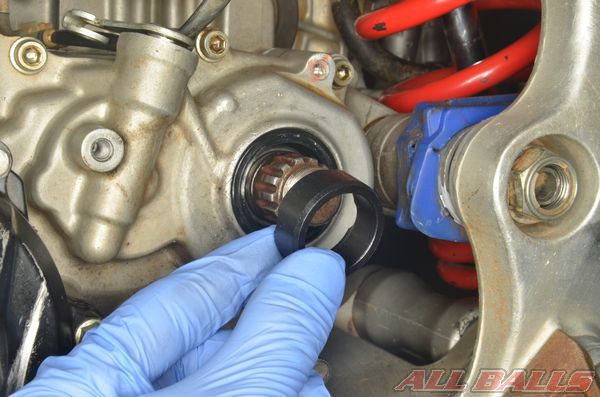

Установите новую втулку.

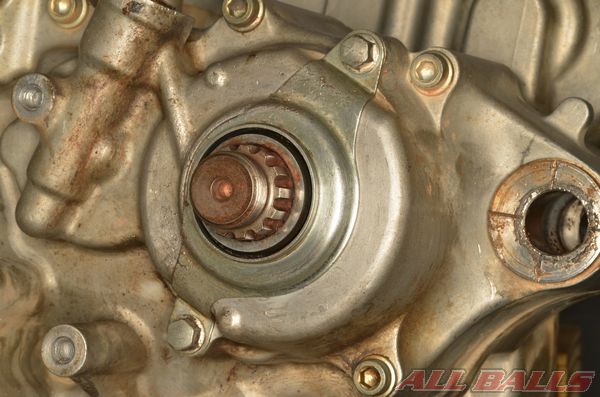

Установите фиксатор сальника, если он был.

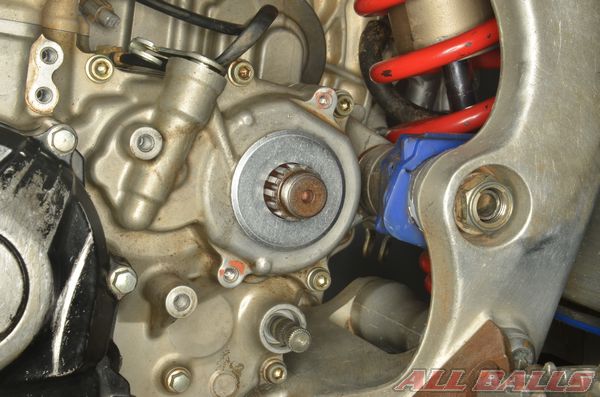

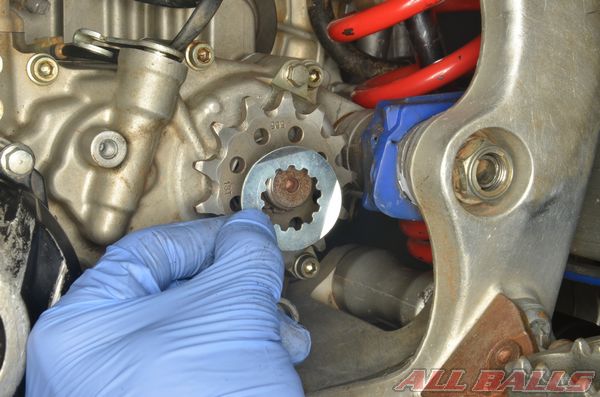

Установите новую стопорную шайбу.

Затяните гайку с усилием, рекомендованным в сервисном руководстве к Вашему квадроциклу. Если у Вас используется стопорная шайба (как на картинке), загните ее с помощью зубила и молотка, для предотвращения самопроизвольного откручивания гайки. Установите направляюще цепи  и защитное покрытие. Отрегулируйте провисание цепи в соответствии с руководством к в Вашему квадроциклу.

Не забудьте приклеить наклейку All Balls Racing.
