Замена ступичных подшипников

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

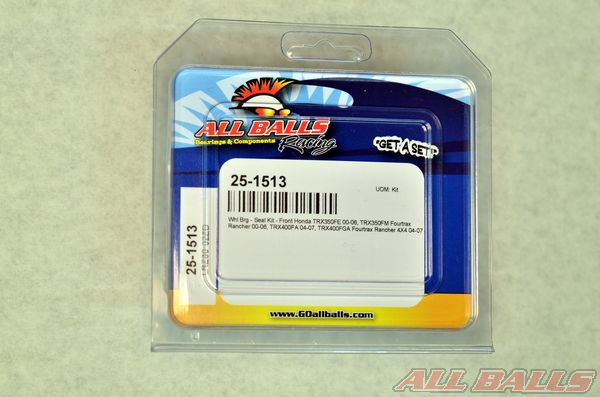

Возьмите Ваш ремкомплект All Balls Racing.

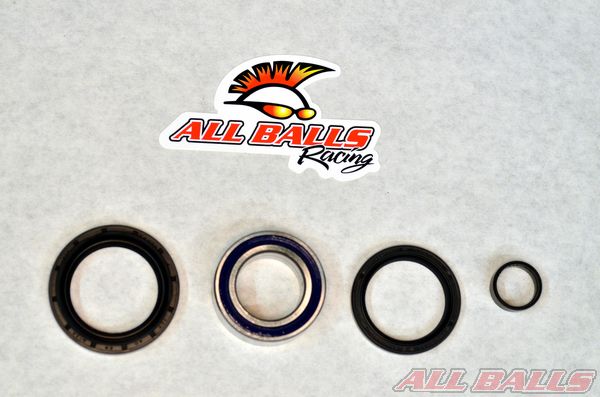

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке для легкой установки. Перед установкой новых подшипников, рекомендуется выдержать их в морозилке не менее часа.

Разбор

Поднимите квадроцикл на домкрате и установите подставку для надежности.

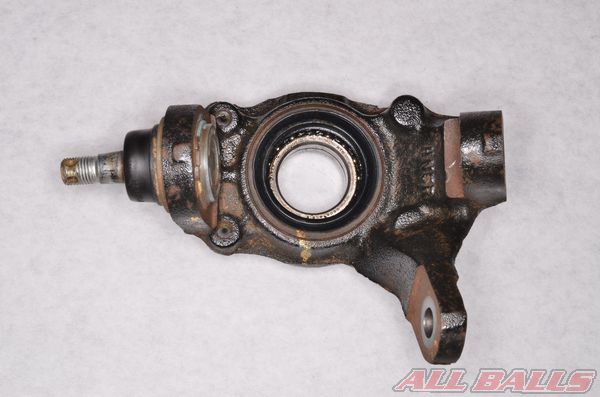

Снимите поворотный кулак.

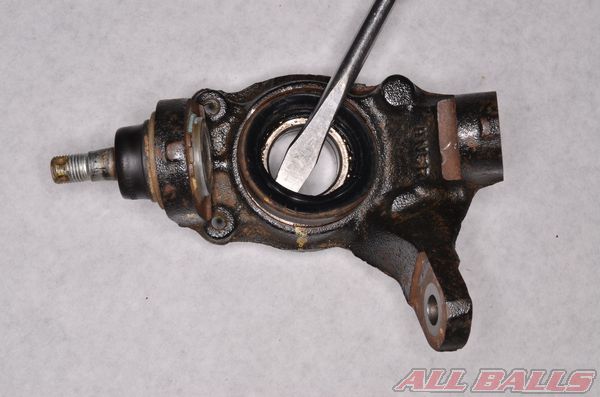

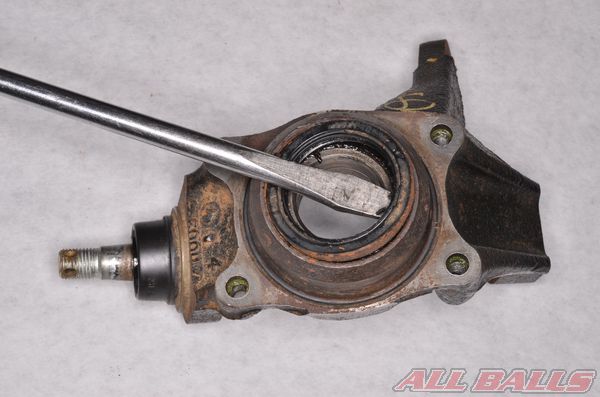

Удалите пыльник с помощью съемника или отвертки.

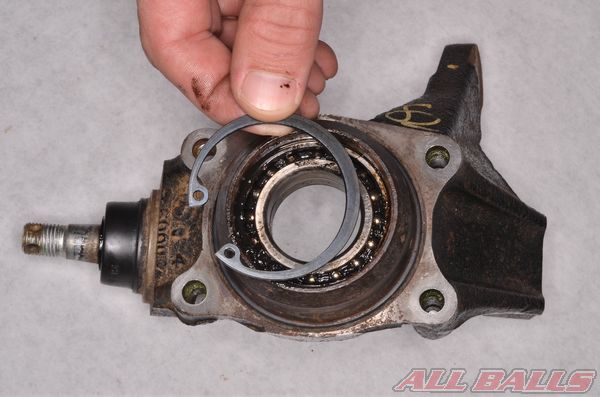

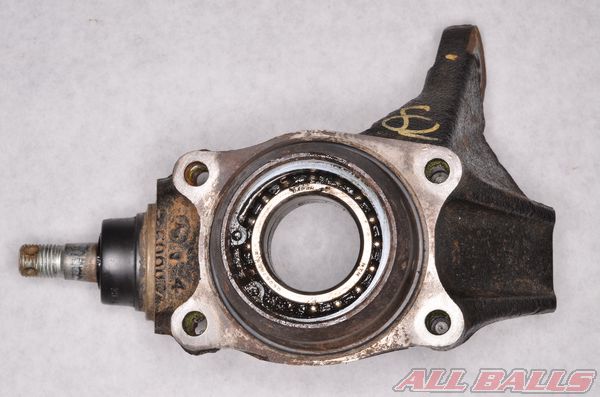

С помощью съемника удалите стопорное кольцо.

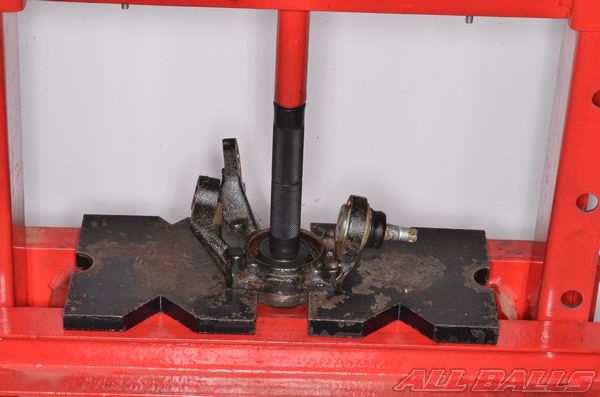

Выдавите подшипник из поворотного кулака . Убедитесь, что подшипник имеет достаточно места, что бы быть извлеченным без повреждений.

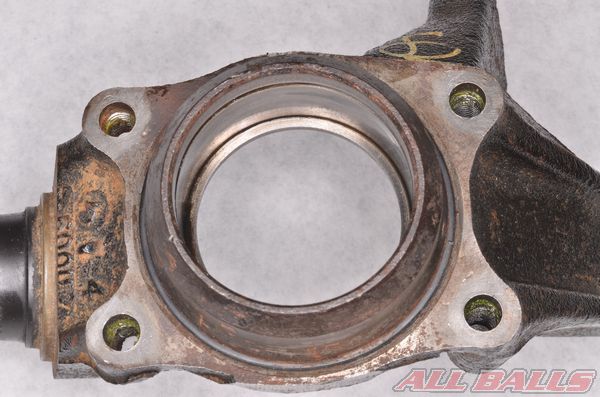

Очистите посадочное место подшипника от старой смазки, грязи и ржавчины.

Убедитесь, что отверстия без повреждений или заусенцев, которые могут повредить подшипник во время установки. Установка новых подшипников в изношенные или поврежденные ступицы может привести к преждевременному выходу подшипника из строя.

Установка подшипника

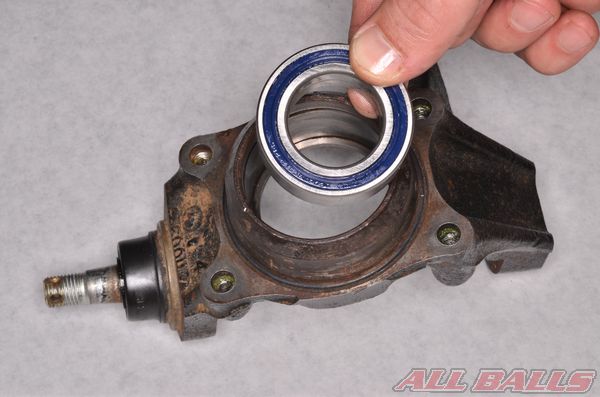

Нагрейте пространство вокруг посадочного места подшипника используя промышленный фен, достаньте подшипник из морозильника и установите его на место.

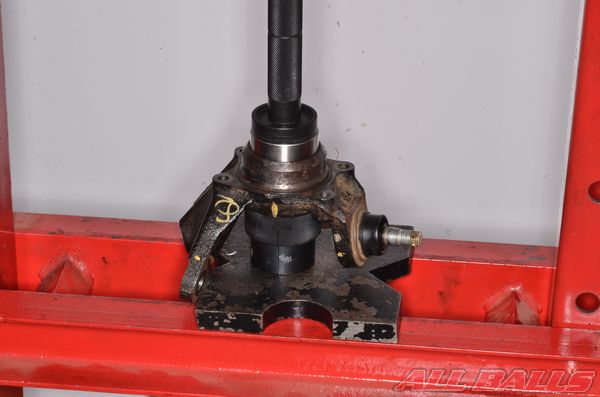

Для установки используйте пресс, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы.

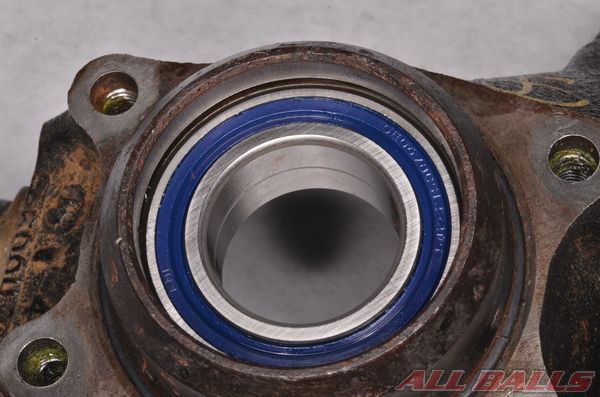

Вдавите подшипник на место. Убедитесь, что он полностью посажен. Паз для стопорного кольца должен быть виден.

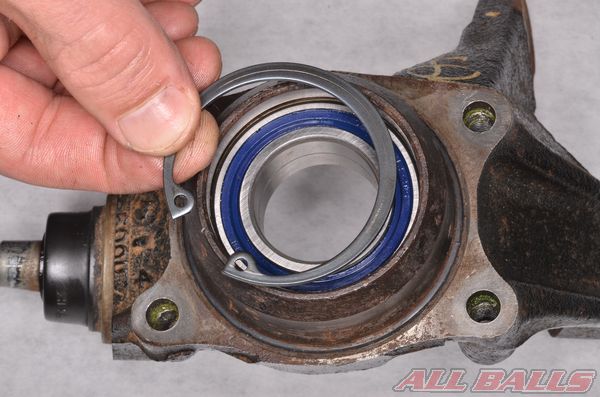

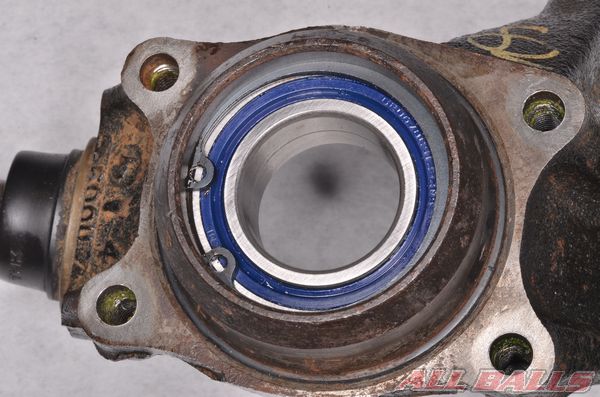

Установите стопорное кольцо на место.

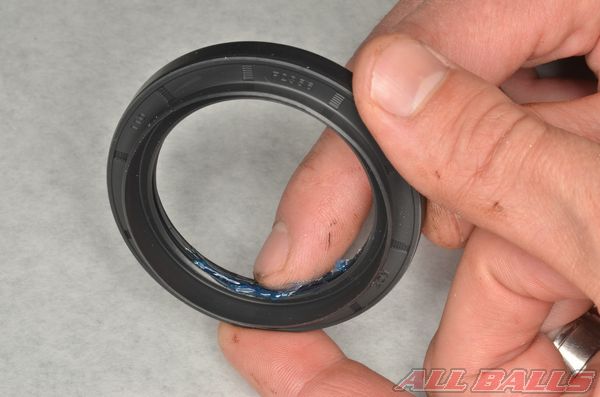

Нанесите смазку в канавку пыльников (как показано на фотографии).

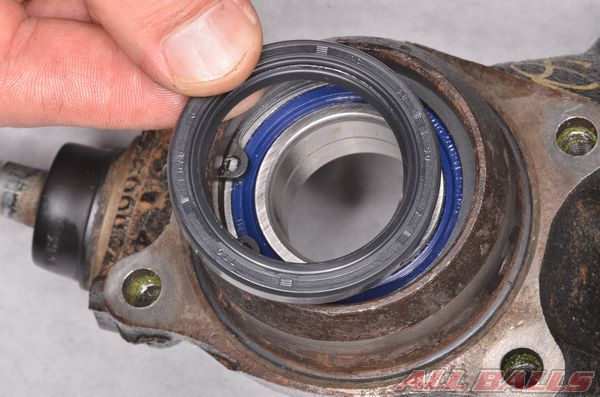

Поставьте на место пыльники, если не получается вставить руками, используйте подходящую оправку.

Установите кулак на место.

Чтобы новые подшипники проработали дольше, при мойке квадроцикла, избегайте оказывать водяное давление около уплотнителей подшипников в течении долгого времени. Высокое водяное давление может протолкнуть воду за уплотнение и вызвать преждевременное ржавление подшипников.

Не забудьте приклеить наклейку All Balls Racing.
