Замена шаровых опор

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

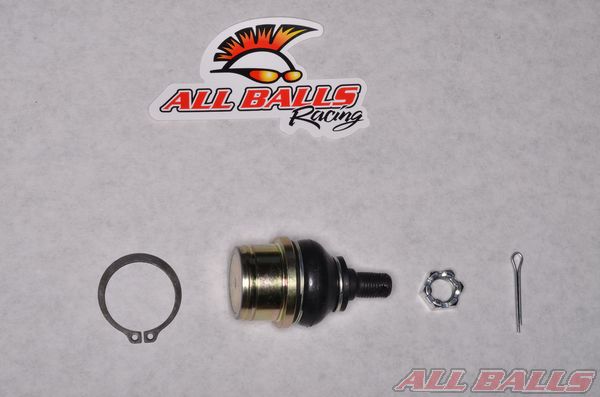

Возьмите Ваш ремкомплект All Balls Racing.

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке для легкой установки. Рекомендуем сделать это после снятия старых деталей, непосредственно перед установкой новых.

Разбор

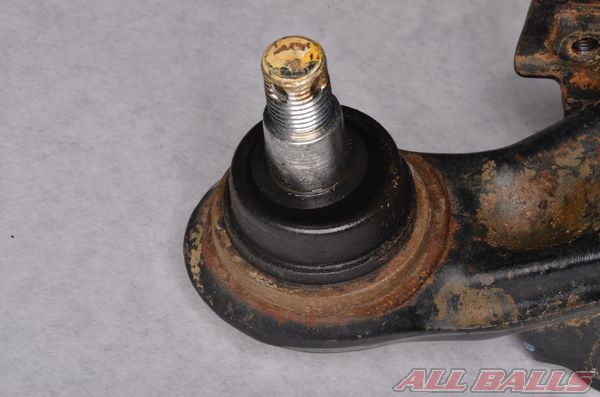

Обработайте шаровой палец проникающей смазкой.

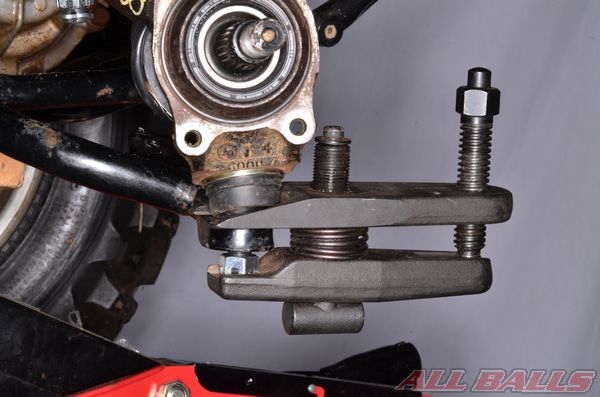

Выньте шаровые опоры, при необходимости используйте специальный съемник.

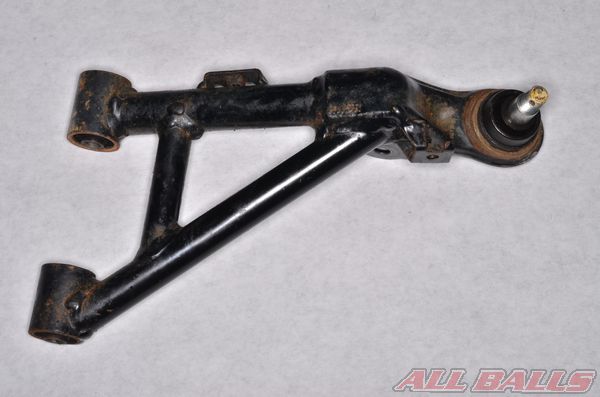

Снимите рычаг. Для получения более подробной информации обратитесь к сервисной документации.

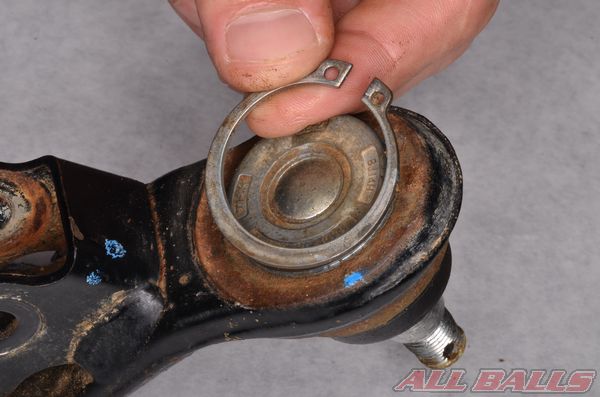

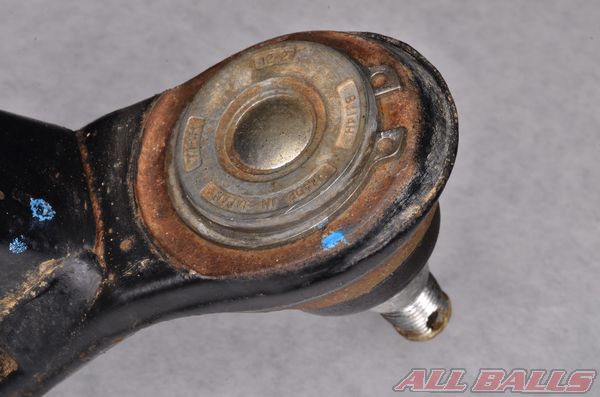

Снимите стопорное кольцо с помощью съемника.

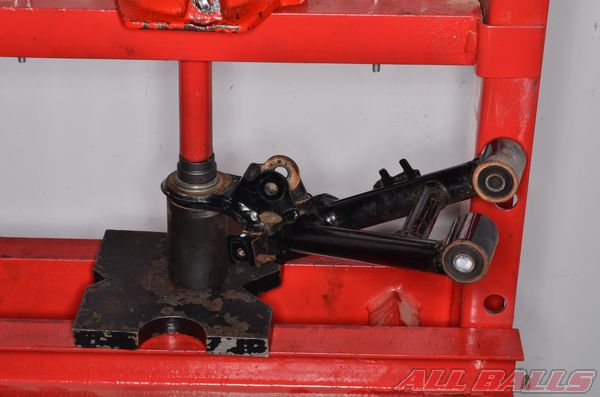

Для извлечения шаровой опоры из рычага используйте пресс. Убедитесь, что шаровая опора имеет достаточно места, что бы быть извлеченной без повреждений.

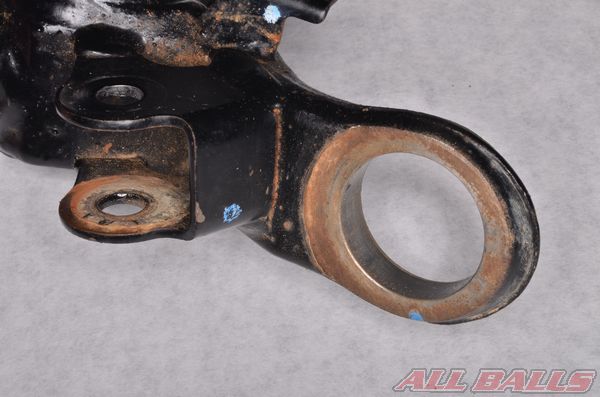

Очистите от грязи и ржавчины посадочное место шарового шарнира. Удалите заусенцы, которые могут препятствовать установке новых шаровых опор.

Установка

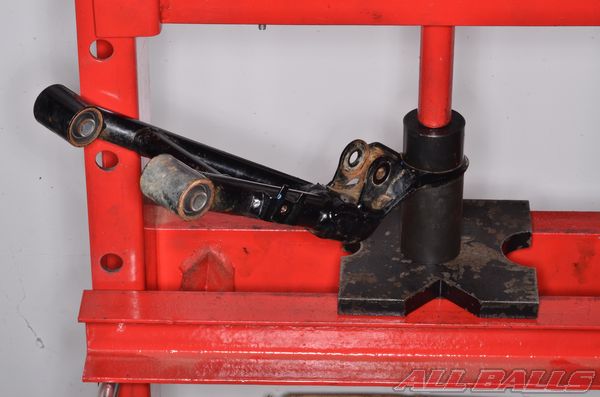

Установите новую шаровую опору с помощью пресса. Если его нет, то используйте подходящий инструмент, который контактирует только с  наружным диаметром шаровой опоры. После запрессовки убедитесь, что шаровая опора и пыльник не повреждены.

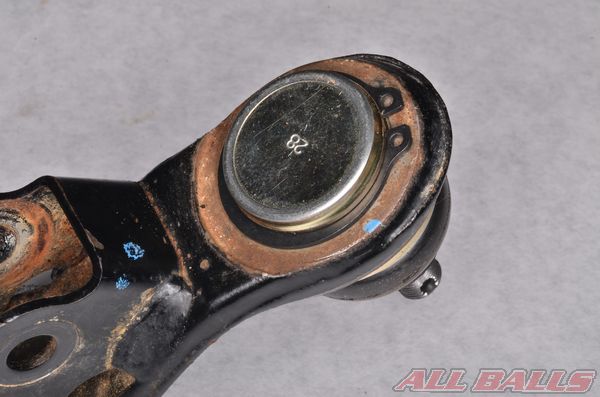

Убедитесь, что шаровая опора полностью посажена. Паз для стопорного кольца должен быть виден.

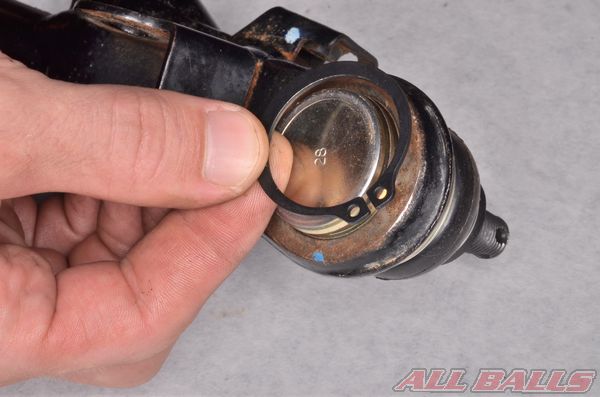

Установите новое стопорное кольцо.

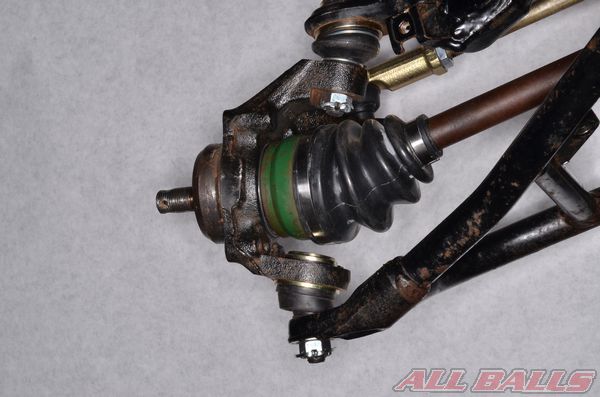

Установите рычаги подвески, затяните гайки в соответствии со спецификацией и установите новые шплинты.

Не забудьте приклеить наклейку All Balls Racing.
