Замена шаровой опоры кулака

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

Возьмите Ваш ремкомплект All Balls Racing.

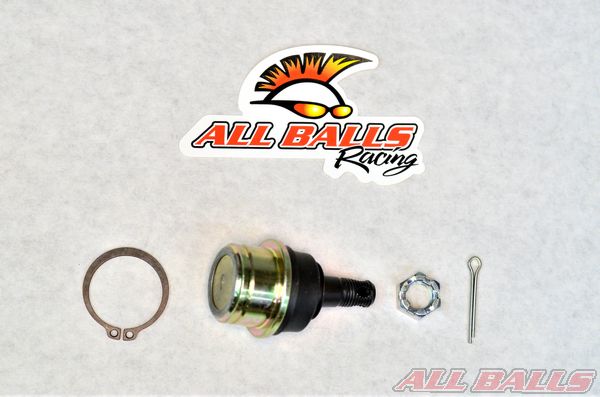

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке, для легкой установки. Рекомендуем сделать это после снятия старых деталей, непосредственно перед установкой новых.

Разбор

Снимите ступицу колеса и тормозной диск с кулака. Для дополнительной информации обратитесь к сервисному руководству.

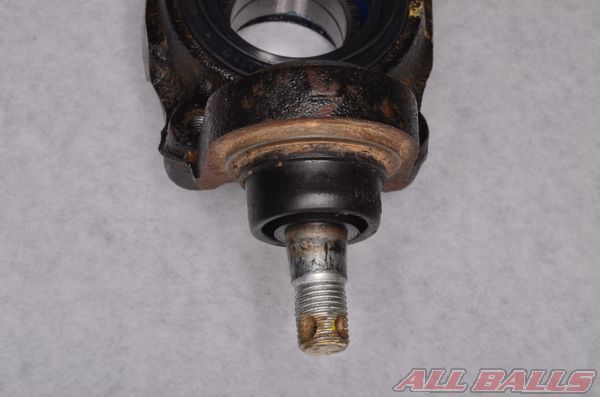

Нанесите проникающую смазку (типа WD-40) на палец шаровой опоры.

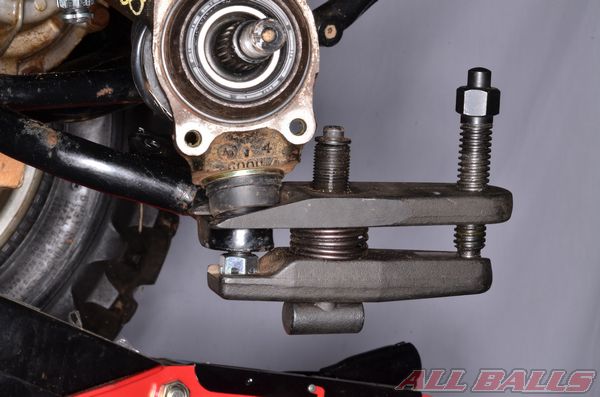

 С помощью съемника извлеките палец шаровой опоры из рычага.

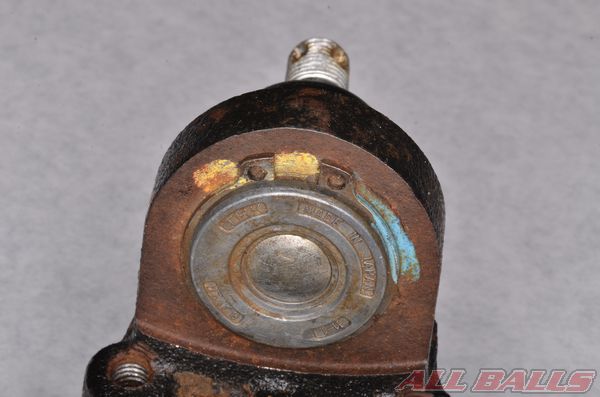

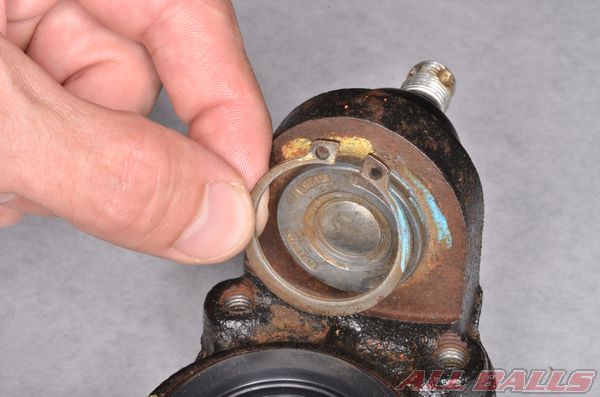

С помощью съемника снимите стопорное кольцо.

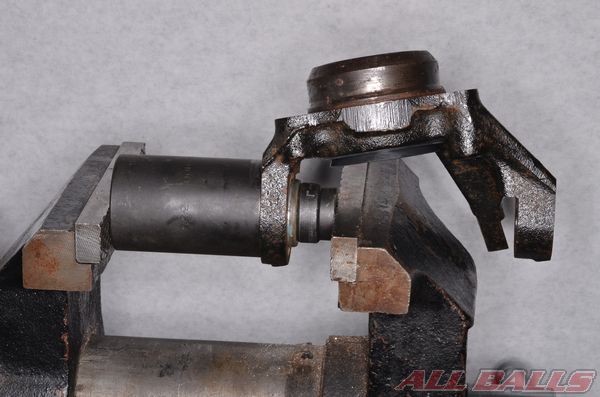

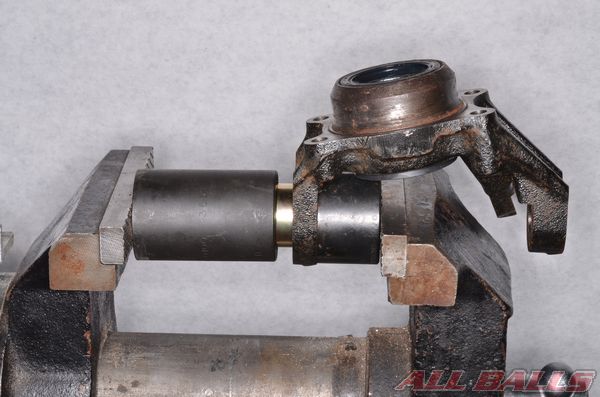

Используйте тиски и подходящие инструменты для извлечения шарнира из поворотного кулака. Убедитесь, что шаровой шарнир имеет достаточно пространства, чтобы выйти из кулака без повреждений.

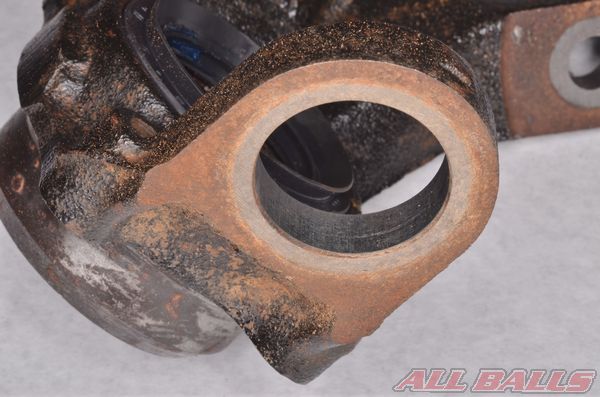

Очистите посадочное место от грязи и ржавчины. Удалите заусенцы, которые могут мешать установке новых шаровых опор.

Установка

Установите новую шаровую опору. Используйте подходящий инструмент, который будет давить только на внешний край шаровой опоры, иначе Вы повредите шарнир.

Убедитесь, что шаровой шарнир опоры и пыльник не были повреждены.

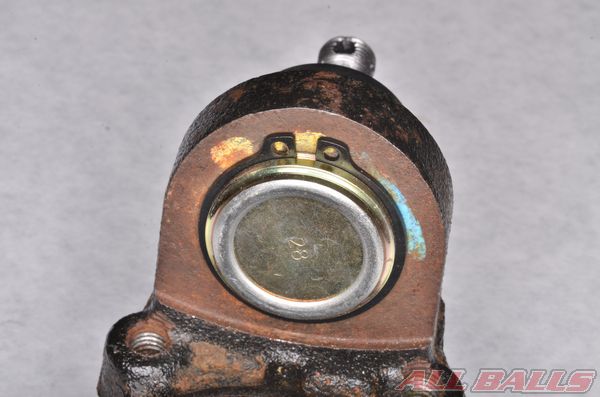

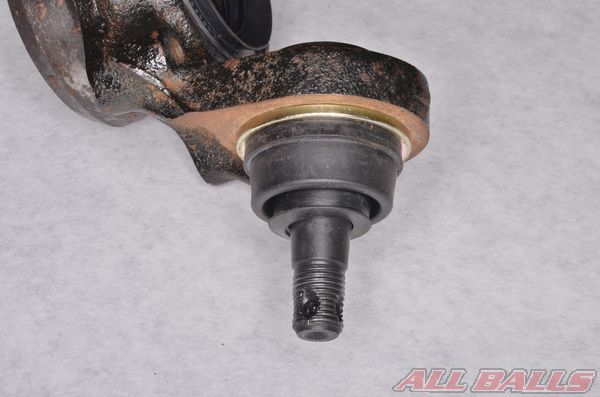

Канавка для стопорного кольца должна быть видна.

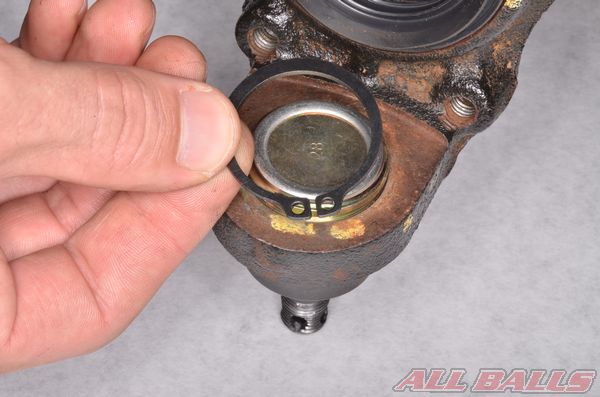

Установите новое стопорное кольцо.

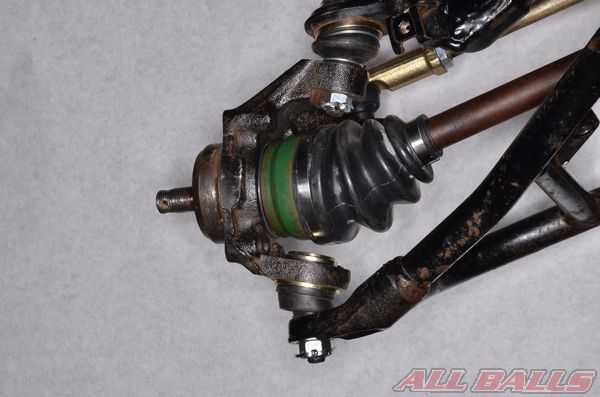

Установите кулак на рычаг подвески, затяните гайки в соответствии со спецификацией и установите новые шплинты.

Не забудьте приклеить наклейку All Balls Racing.
