Замена пыльников и подшипников заднего моста

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание: эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек, рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

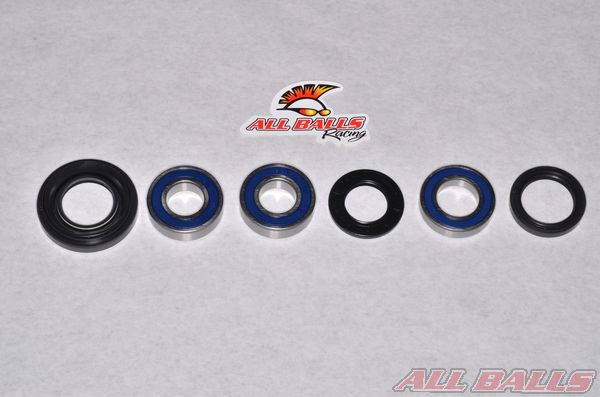

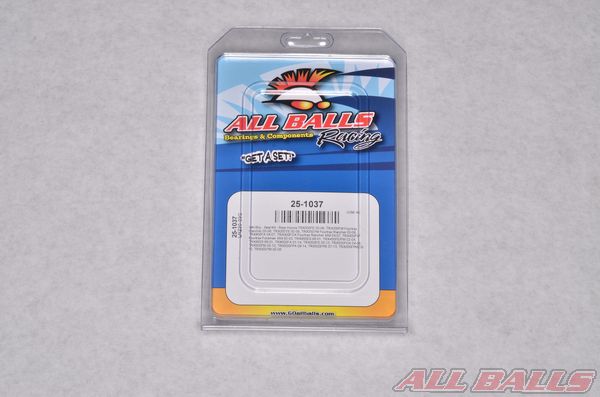

Возьмите Ваш ремкомплект All Balls Racing.

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке для легкой установки.

Перед установкой новых подшипников, рекомендуется выдержать их в морозилке не менее часа.

Разбор

Поднимите квадроцикл на домкрате и установите подставку для надежности.

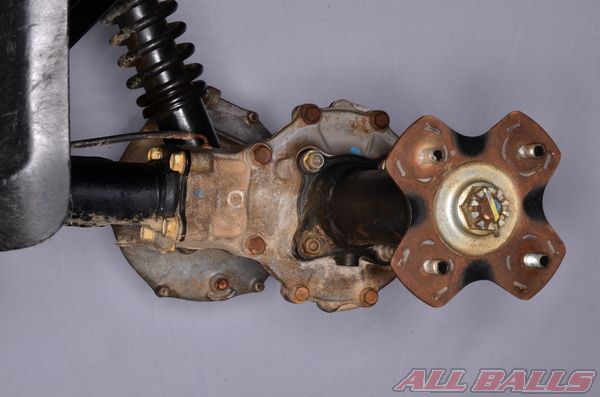

Отсоедините корпус оси и ось от привода.

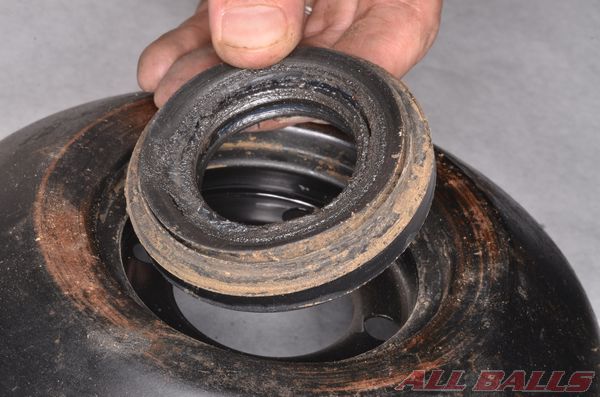

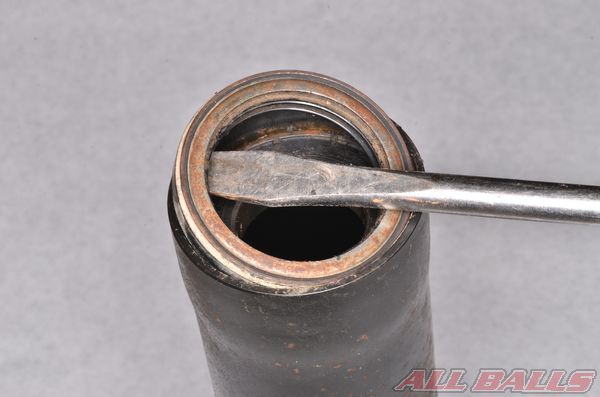

Удалите старый пыльник с помощью зубила или отвертки.

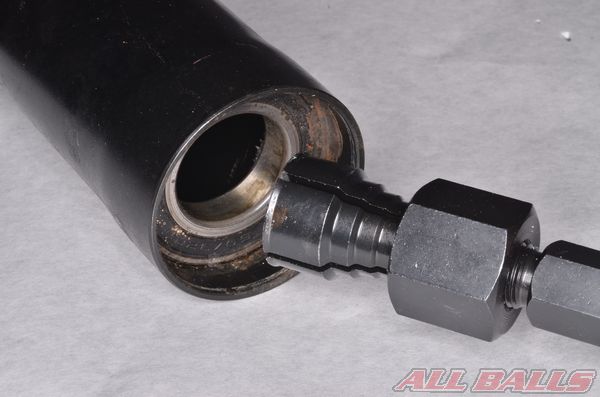

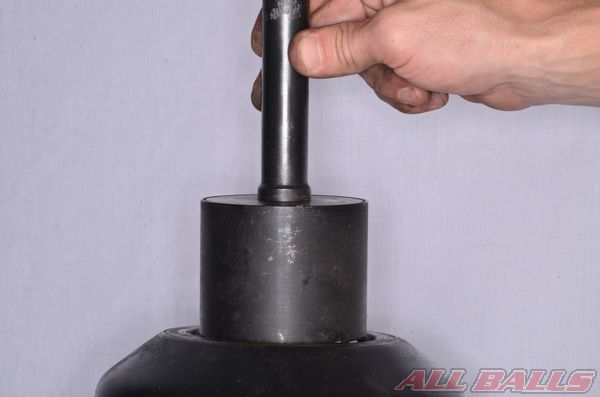

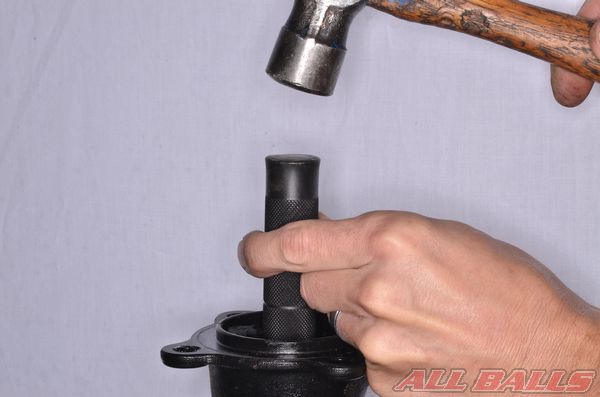

Выньте подшипник из корпуса с помощью специального съемника или выбейте с другой стороны с помощью трубы подходящего диаметра.

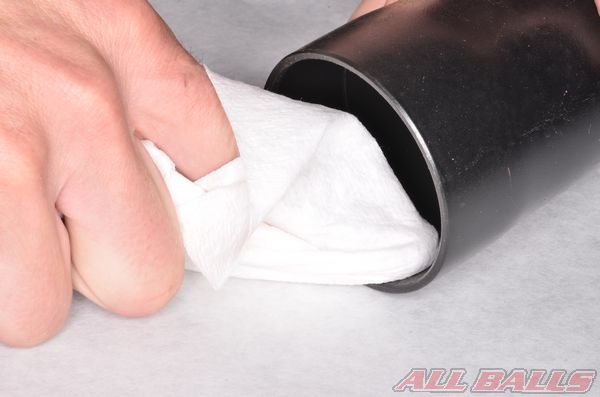

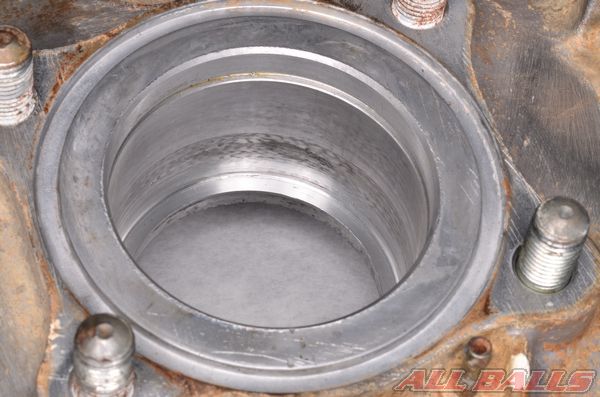

Очистите корпус от грязи, старой смазки и ржавчины.

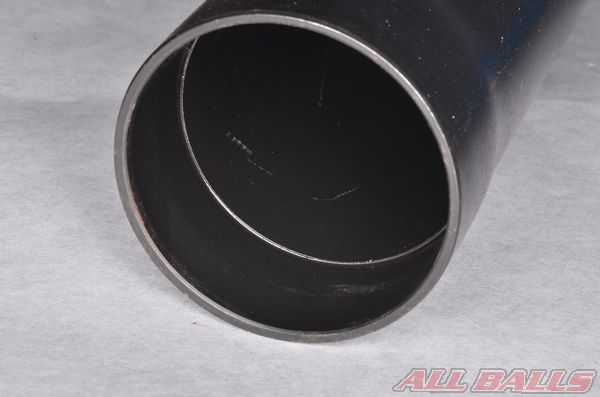

Осмотрите посадочное место подшипника на наличие износа и повреждений. Убедитесь, что отверстия без повреждений или заусенцев, которые могут повредить подшипники во время установки. Установка новых подшипников в изношенные или поврежденные ступицы может привести к преждевременному выходу подшипников из строя.

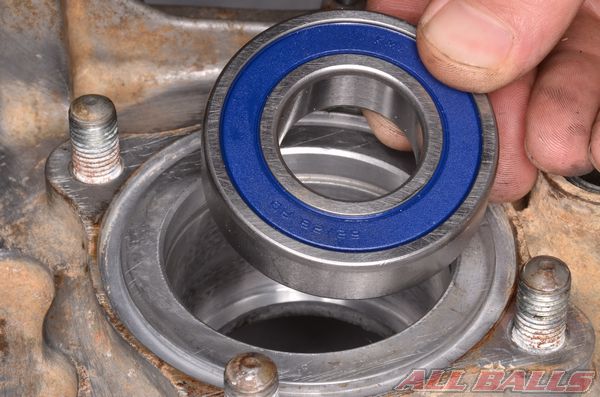

Установите новый подшипник в корпус.

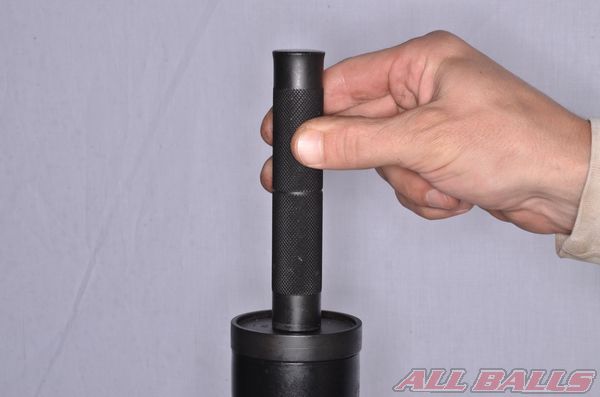

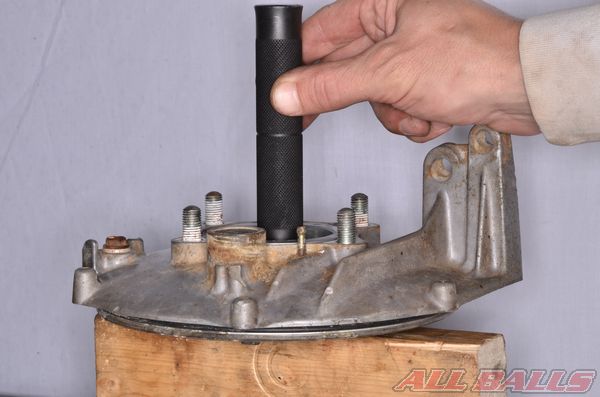

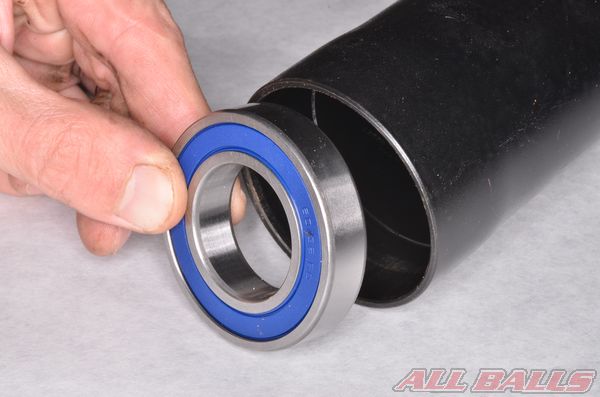

Проследите, чтобы подшипник до конца вошел на посадочное место. Можно использовать трубу подходящего диаметр (диаметр должен быть такой же, как у внешней обоймы подшипника).

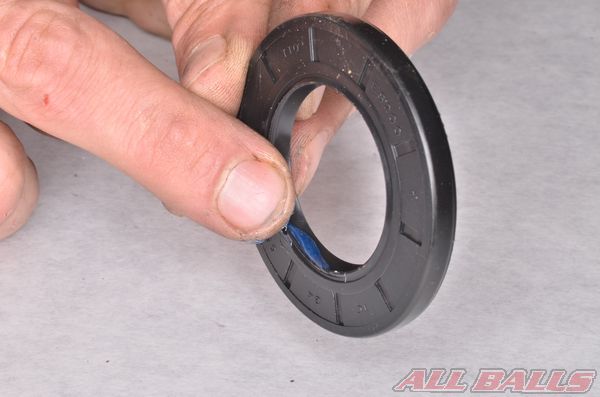

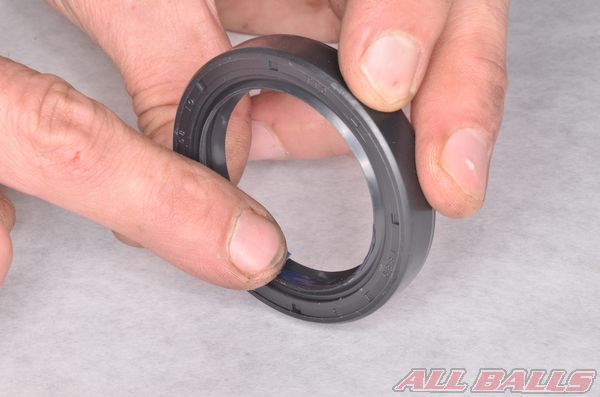

Заложите смазку во внутреннюю канавку пыльника.

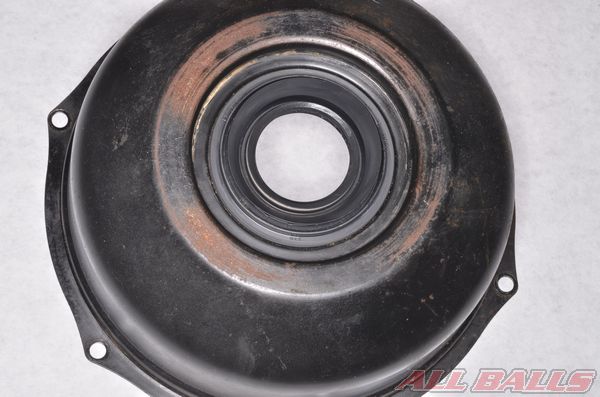

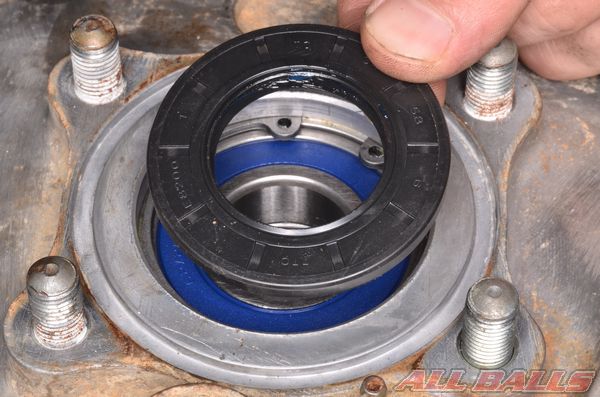

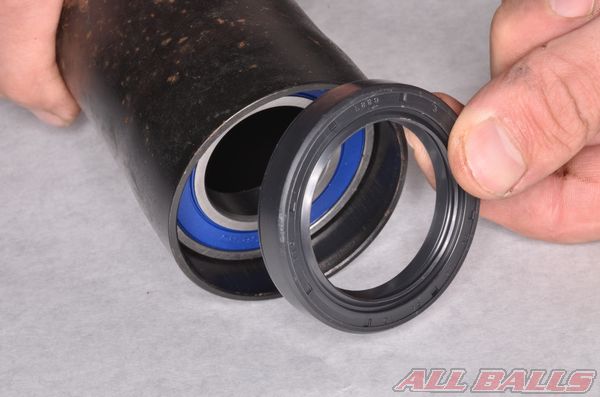

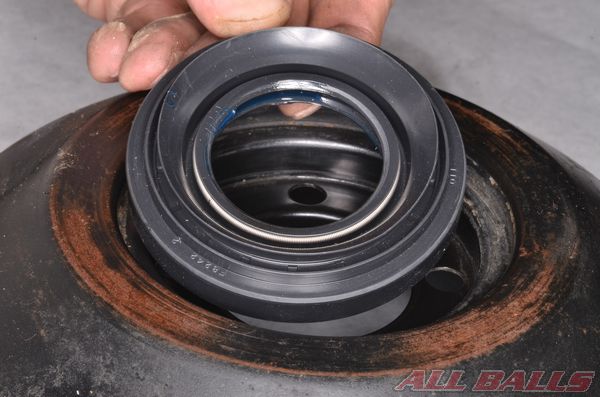

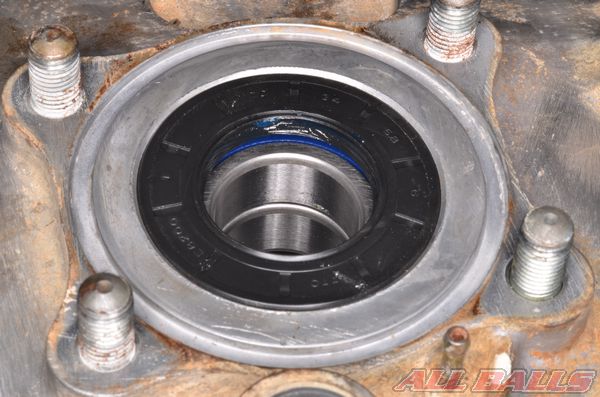

Установите пыльник на место.

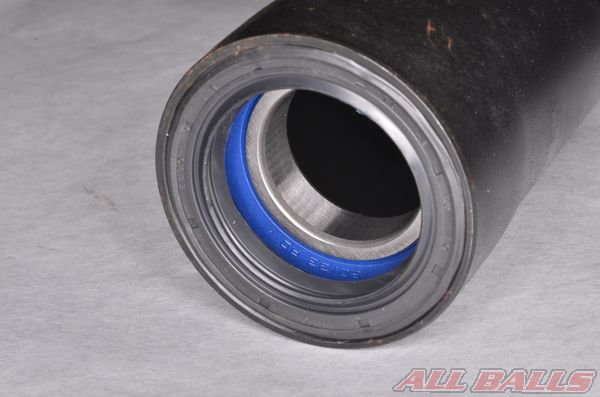

Проследите, чтобы пыльник плотно сидел на своем месте.

Замена подшипника ступицы

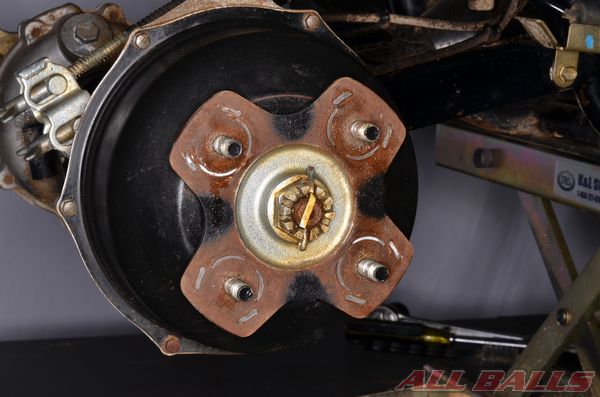

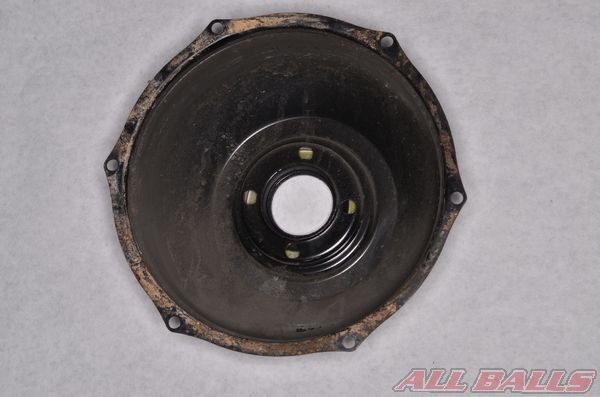

Открутите ступичную гайку и снимите тормозной барабан.

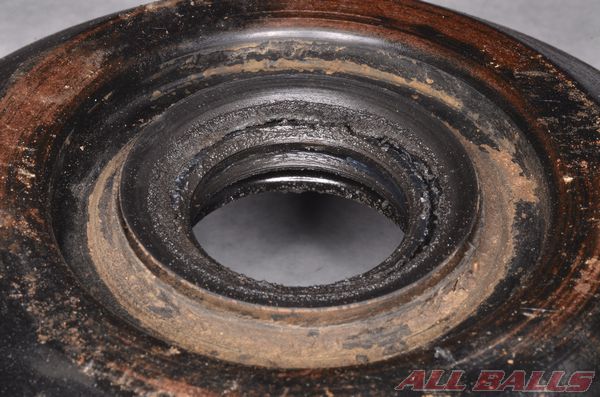

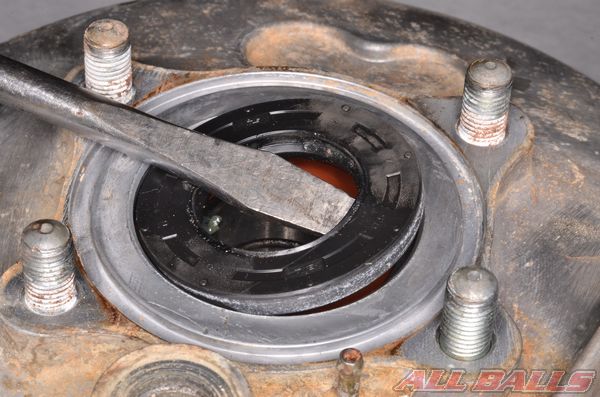

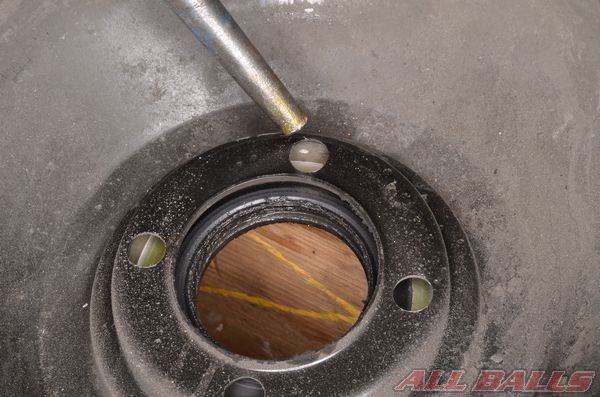

Удалите пыльник с помощью отвертки.

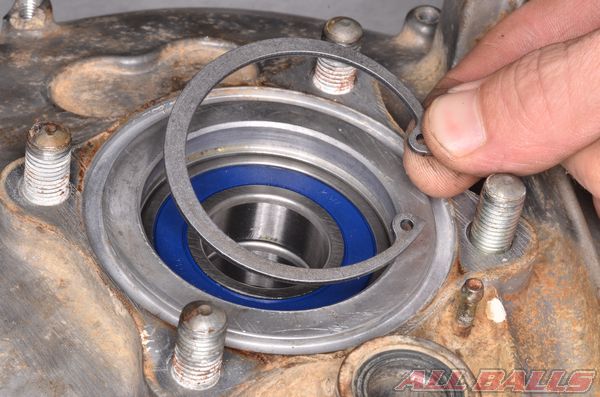

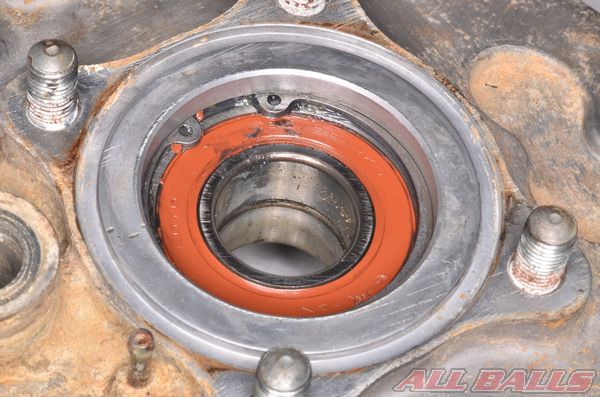

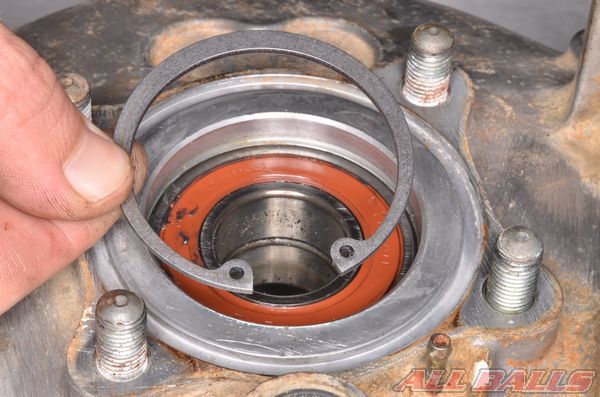

Снимите стопорное кольцо с помощью съемника стопорных колец.

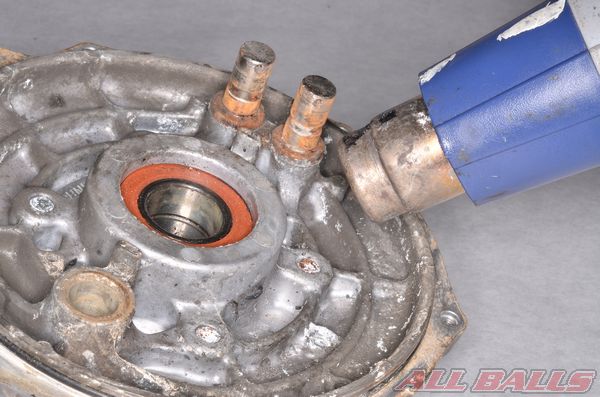

Нагрейте место вокруг подшипника, используя промышленный фен.

Извлеките подшипник.

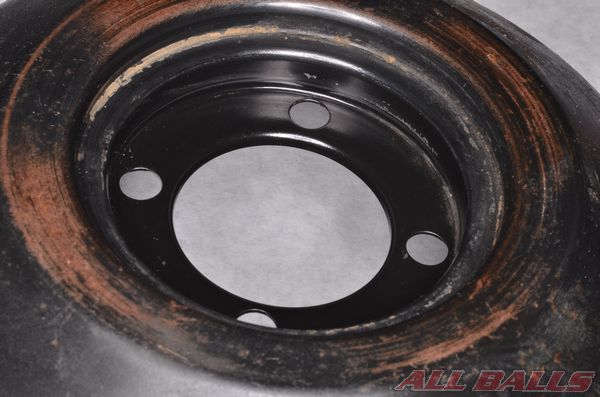

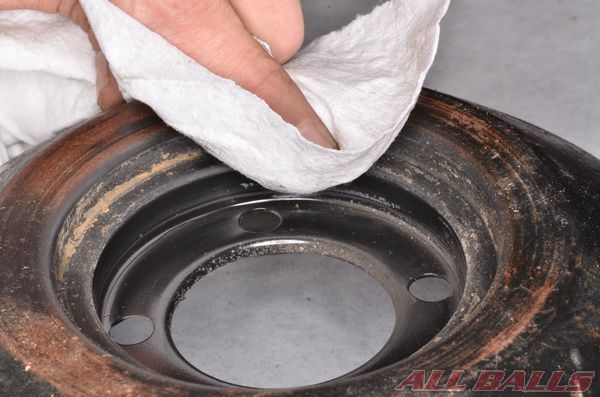

Очистите посадочное место подшипника от грязи, смазки и ржавчины.

Осмотрите посадочное место подшипника на наличие износа и повреждений. Убедитесь, что отверстия без повреждений или заусенцев, которые могут повредить подшипник во время установки. Установка новых подшипников в изношенные или поврежденные ступицы может привести к преждевременному выходу подшипника из строя.

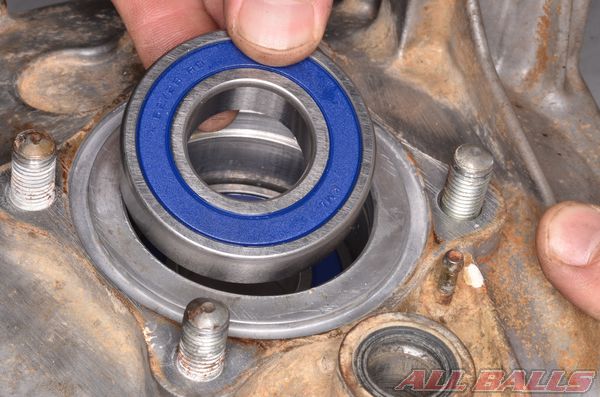

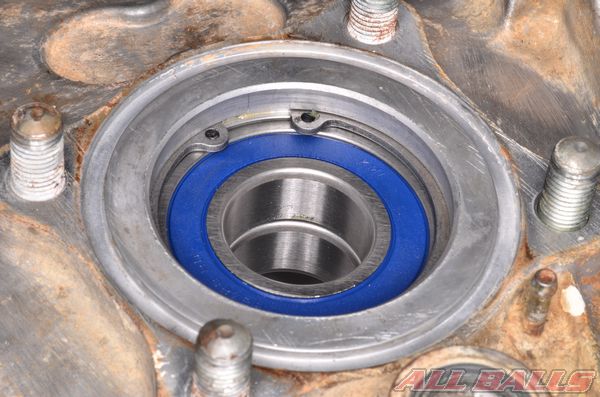

Достаньте из морозилки (подшипник предварительно охлаждается в морозильной камере не менее часа) подшипник и установите на место.

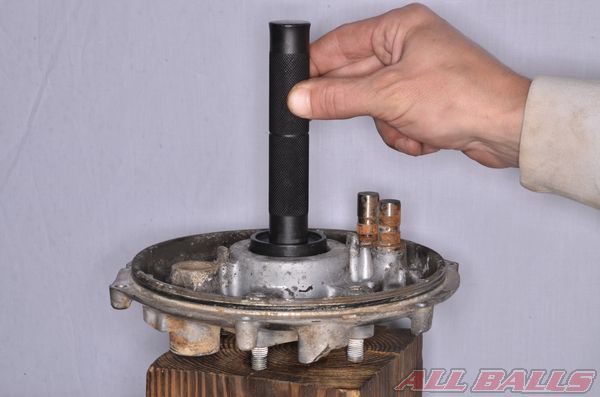

Для установки используйте специальный инструмент, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы.
