Замена подшипников оси

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

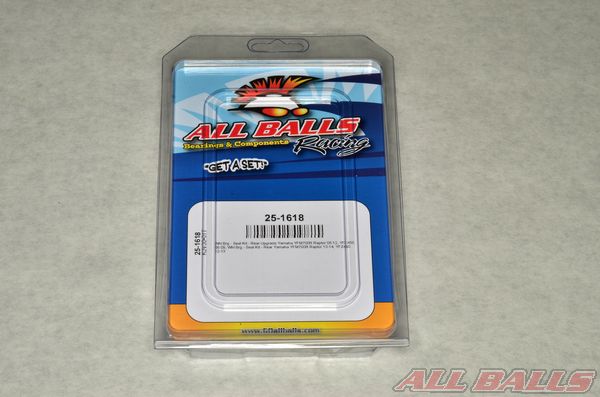

Возьмите Ваш ремкомплект All Balls Racing.

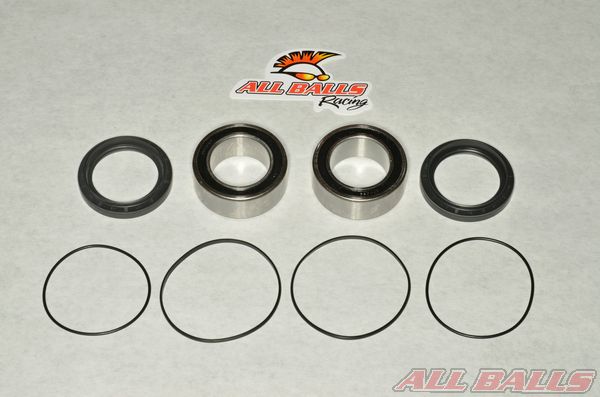

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке для легкой установки. Перед установкой новых подшипников, рекомендуется выдержать их в морозилке не менее часа.

Разбор

Поднимите квадроцикл на домкрате и установите подставку для надежности.

Следуйте инструкциям из Вашего руководства по ремонту.

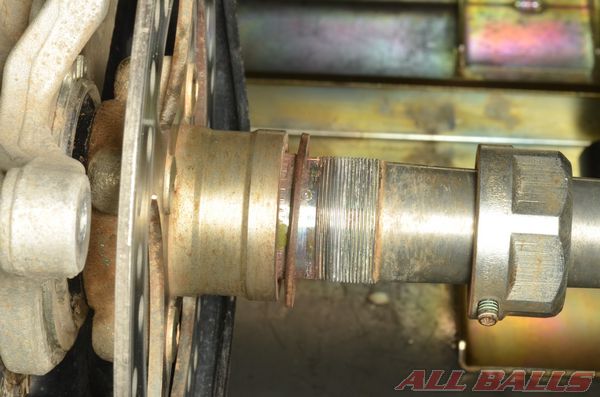

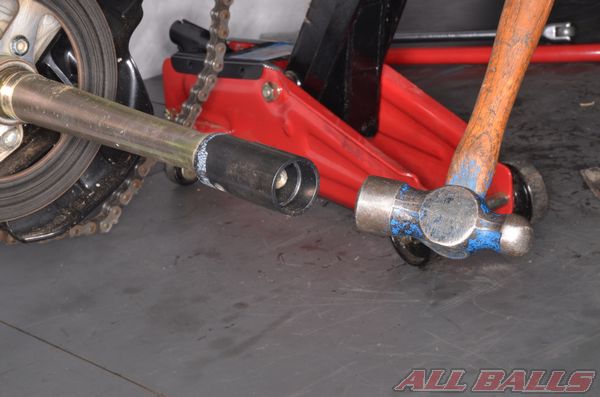

Для защиты резьбы от повреждений при забивании оси используйте слайдер или другую подходящую оправку.

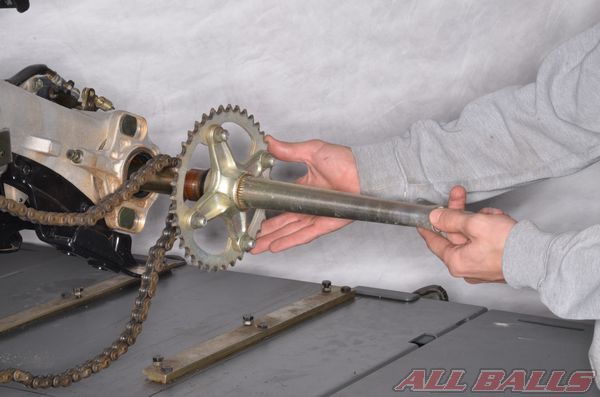

Вытащите ось из держателя.

Вытащите держатель оси из маятника.

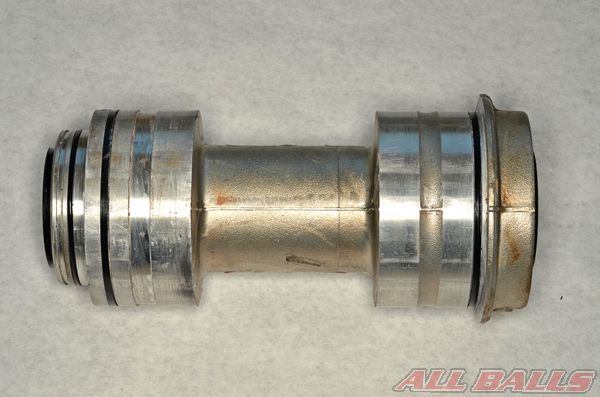

Снимите уплотнительные кольца с держателя оси.

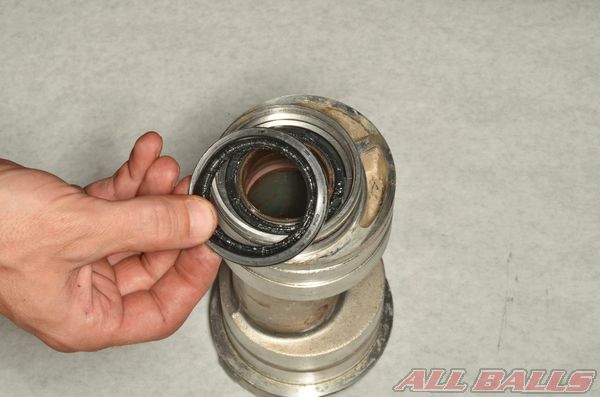

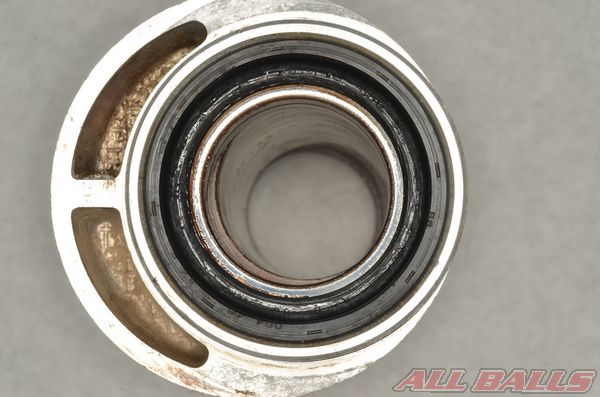

Снимите пыльники.

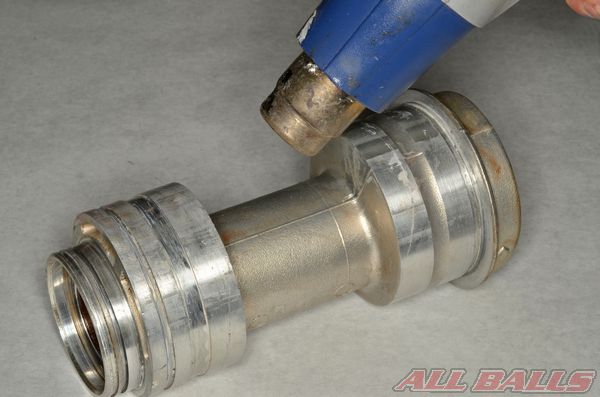

Для упрощения демонтажа подшипников нагрейте их посадочные места.

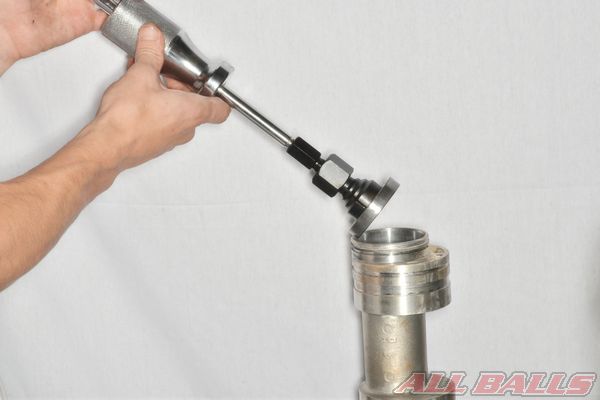

Снимите подшипники, используя специальный съемник. Обычно с каждой стороны есть по 2 подшипника.

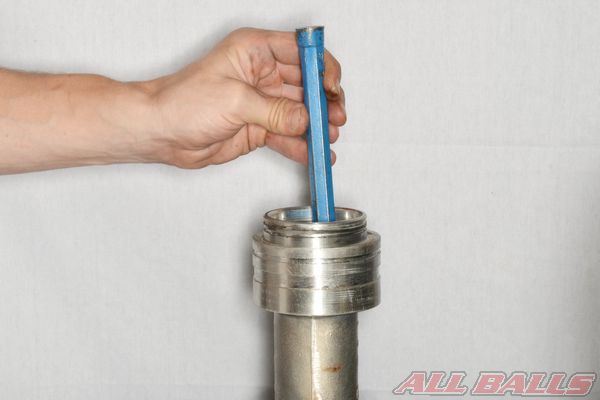

Если у вас нет съемника, используйте длинный предмет с плоским концом подходящего размера. Аккуратно обстукивайте подшипник, что бы он равномерно вышел.

Снимите подшипники с каждой стороны.

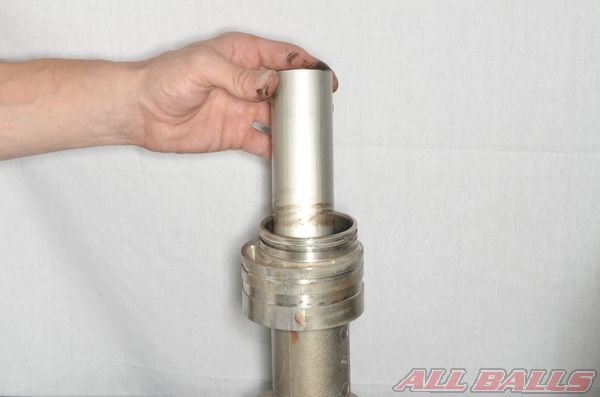

Снимите дистанционное кольцо. Проверьте дистанционное кольцо на наличие износа и повреждений.

Очистите посадочное место подшипника от старой смазки, грязи и ржавчины.

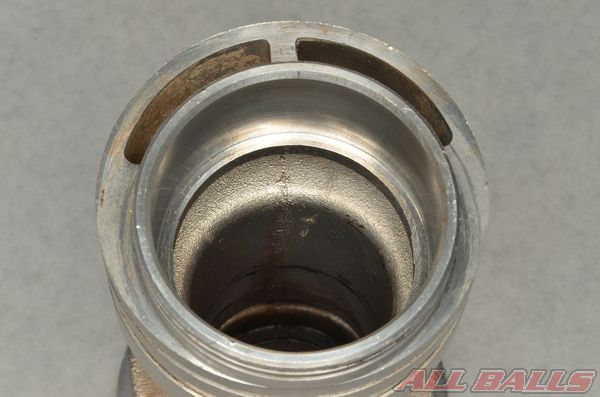

Осмотрите посадочное место подшипника на наличие износа и повреждений.  Убедитесь, что отверстия находятся без повреждений или заусенцев, которые могут повредить подшипник во время установки.

Установка новых подшипников в изношенные или поврежденные ступицы может привести к преждевременному выходу подшипника из строя.

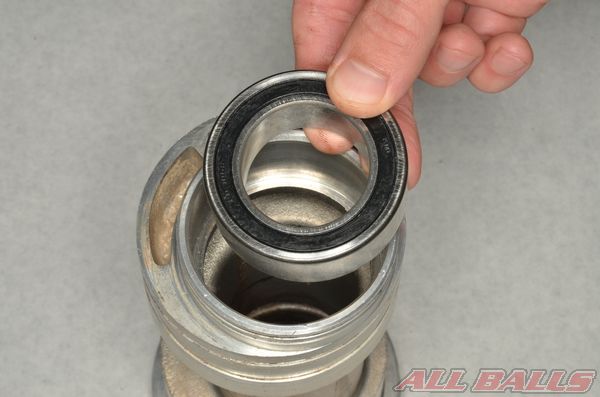

Нагрейте посадочное место подшипника с помощью промышленного фена, возьмите подшипник из морозилки и установите на место.

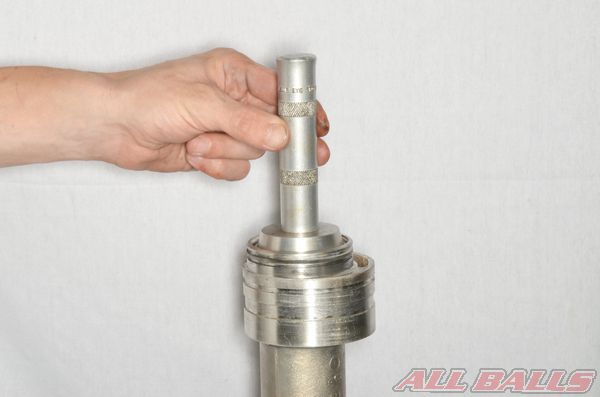

Для установки используйте специальный инструмент, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы.

Надавите на наружное кольцо подшипника. Убедитесь, что подшипник полностью посажен.

Прекратите давить на подшипник после того, как убедитесь, что он полностью посажен, т.к. продолжительное давление может привести к преждевременному выходу подшипника из строя.

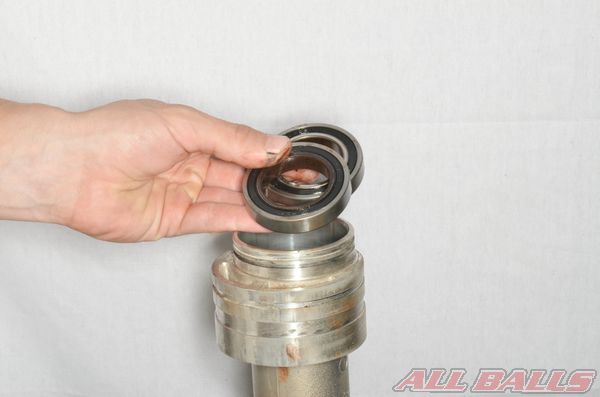

После установки обоих подшипников установите дистанционное кольцо. Установите подшипники с другой стороны держателя.

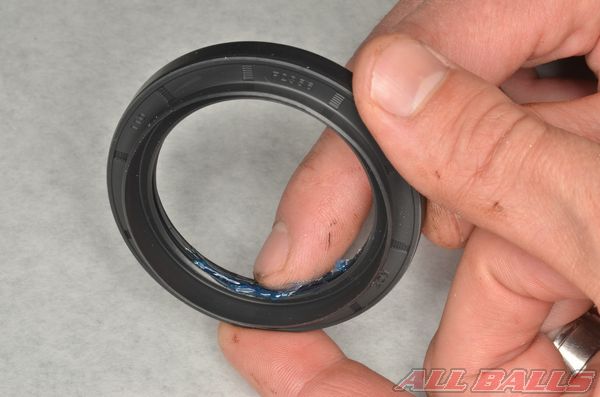

Нанесите смазку в канавку сальника (как показано на фотографии).

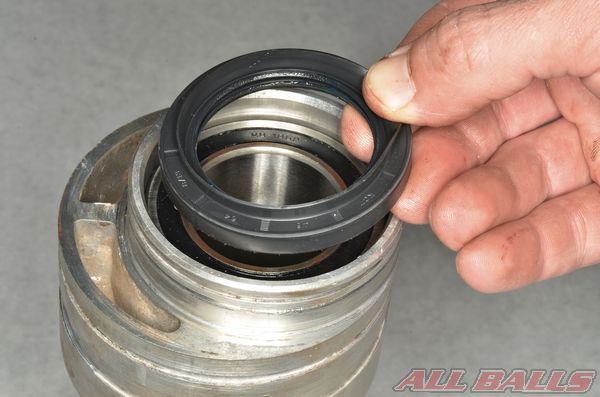

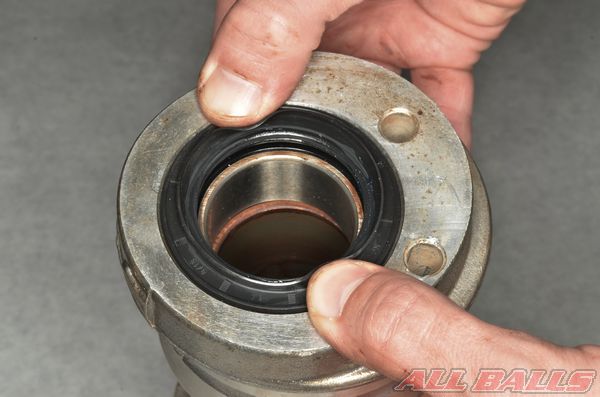

Поставьте на место сальники, если не получается вставить руками, используйте подходящую оправку.

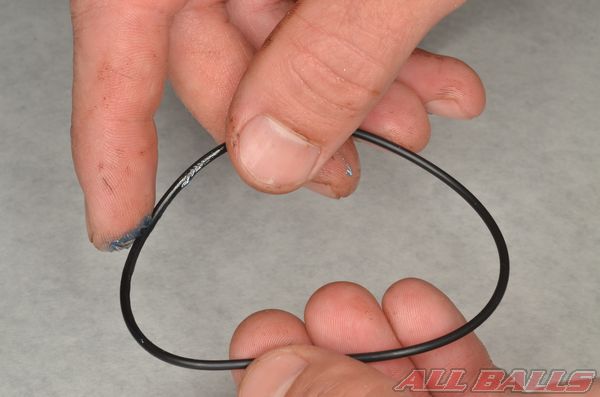

Нанесите смазку на уплотнительные кольца.

Установите уплотнительные кольца в держатель.

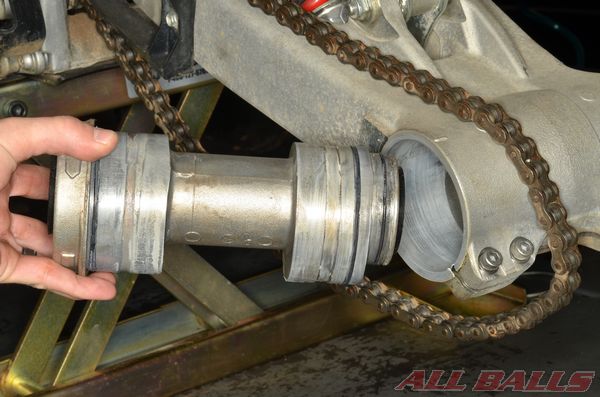

Установите держатель в маятник.

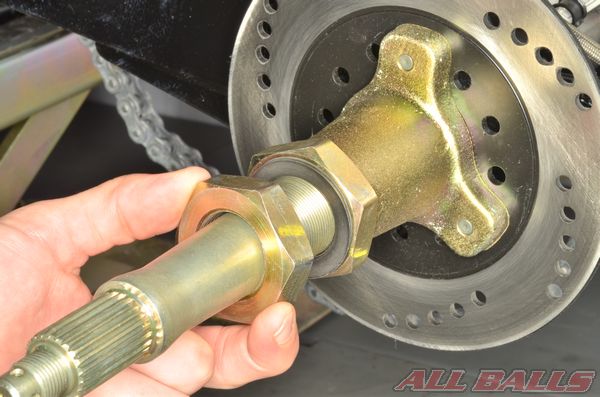

Установите заднюю ось в держатель.

При сборке следуйте инструкциям из руководства по ремонту. Закрутите крепежи оси, в соответствии с рекомендациями завода изготовителя. Не соответствующая затяжка может привести к преждевременному выходу подшипника из строя.

Установите задние колеса и отрегулируйте провисание цепи в соответствии со спецификацией.

Не забудьте приклеить наклейку All Balls Racing.
