Замена подшипников маятника

Важно: используйте защитные перчатки и очки для вашей же безопасности.

Примечание:  эти инструкции являются общими и Вам рекомендуется обратиться к руководству по обслуживанию для вашего конкретного транспортного средства, для лучшего понимания процесса установки и знания моментов затяжек,  рекомендованных заводом изготовителем.

Перед началом работы рекомендуем тщательно вымыть Ваш квадроцикл, что бы предотвратить загрязнение новых компонентов в процессе установки.

Возьмите ремкомплект подшипников маятника All Balls Racing.

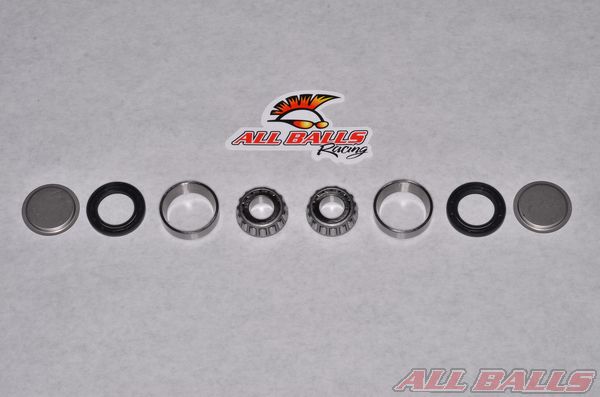

Достаньте все содержимое упаковки и разложите. Разложите компоненты в организованном порядке, для легкой установки. Рекомендуем сделать это после снятия старых деталей, непосредственно перед установкой новых.

Разбор

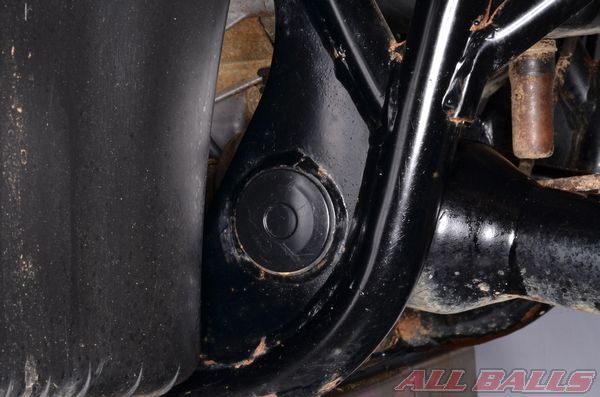

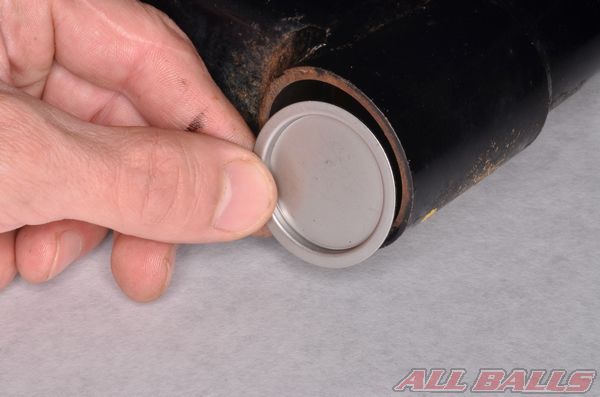

Снимите заглушки.

Установите раму на подставку, так чтобы на маятник не было нагрузки.

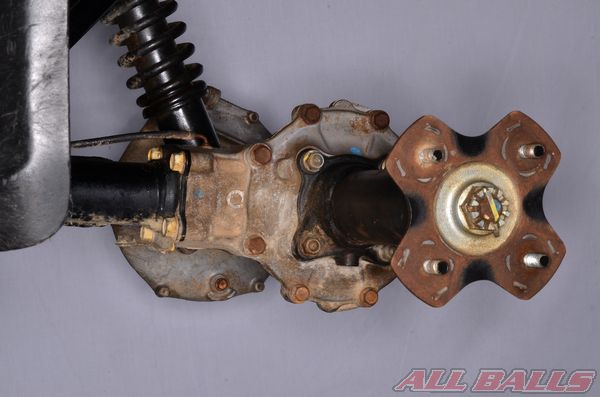

Снимите задний редуктор. Открутите маятник от нижнего крепления амортизатора или рычага.

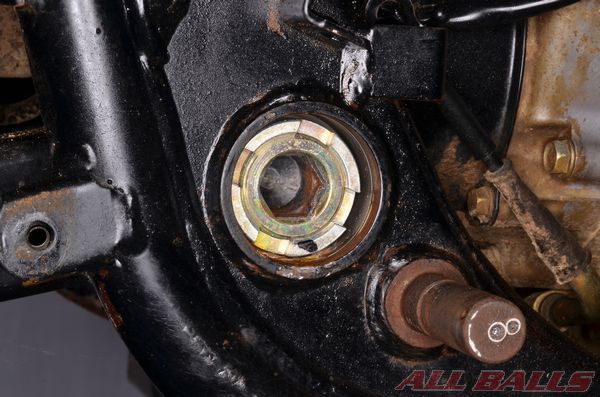

Открутите внутреннюю контргайку.

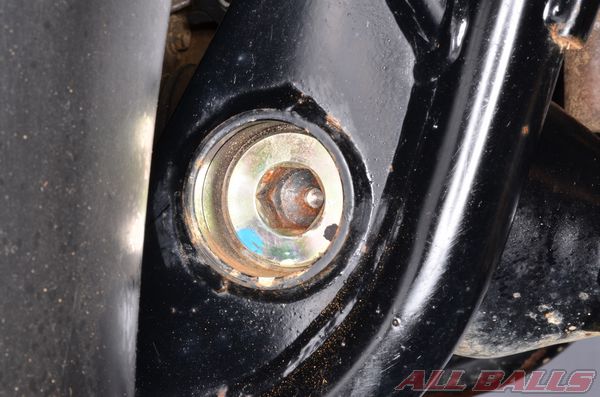

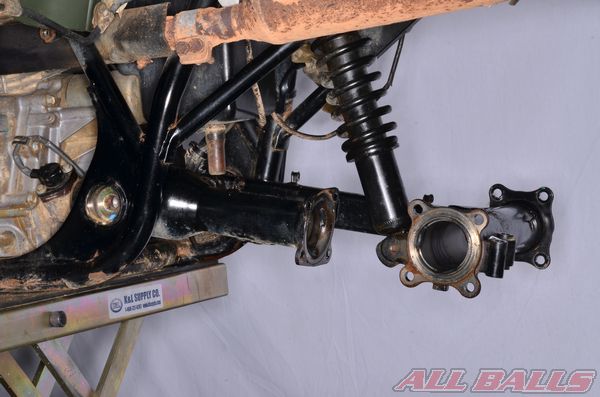

Открутите маятниковые шарнирные болты. Открутите маятник от рамы.

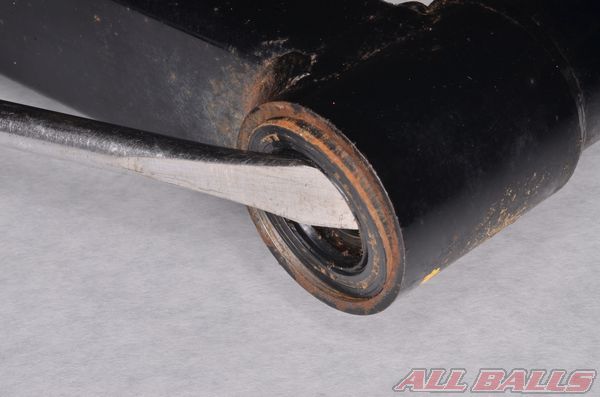

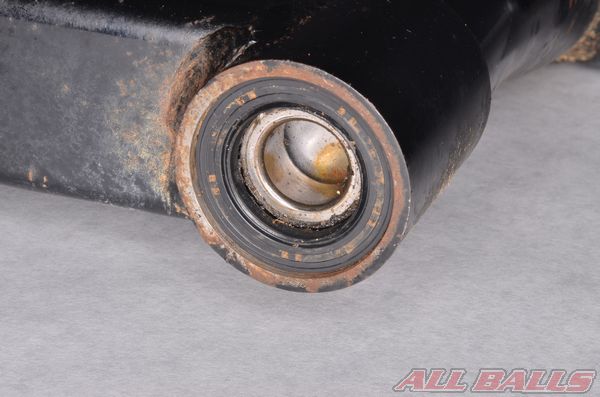

Выньте пыльники.

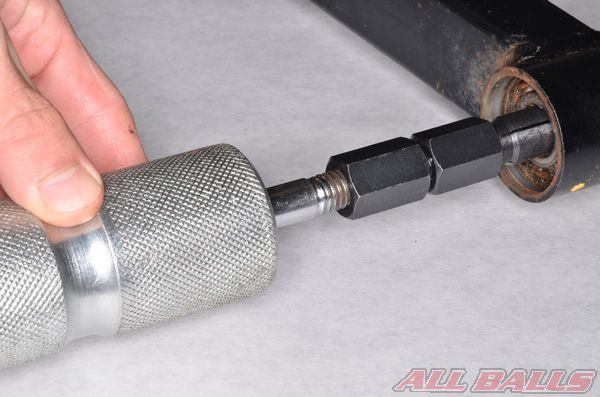

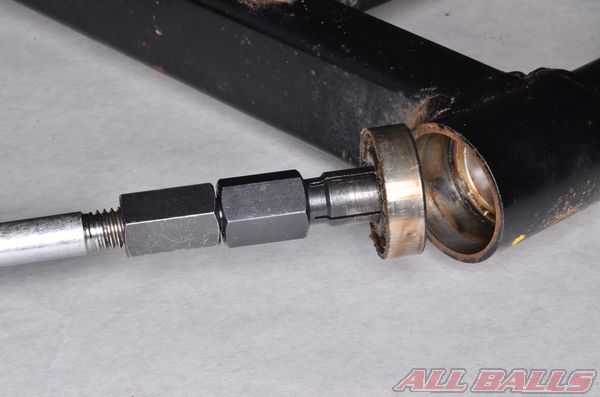

Выньте подшипники с помощью специального съемника.

Удалите держатель смазки подшипника.

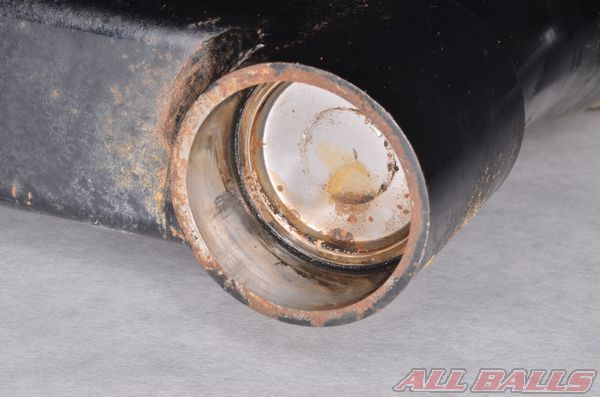

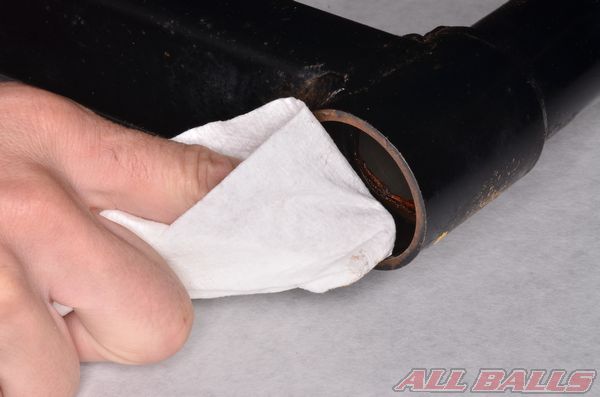

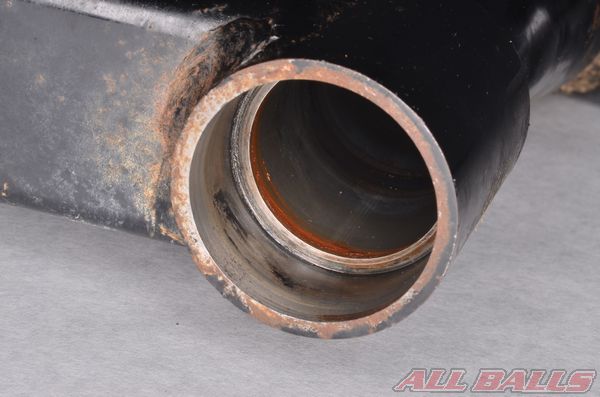

Очистите посадочное место подшипника от старой смазки, грязи и ржавчины.

Убедитесь, что отверстия без повреждений или заусенцев, которые могут повредить подшипник во время установки. Установка новых подшипников в изношенные или поврежденные ступицы может привести к преждевременному выходу подшипника из строя.

Замена подшипника

Установите держатель смазки подшипников.

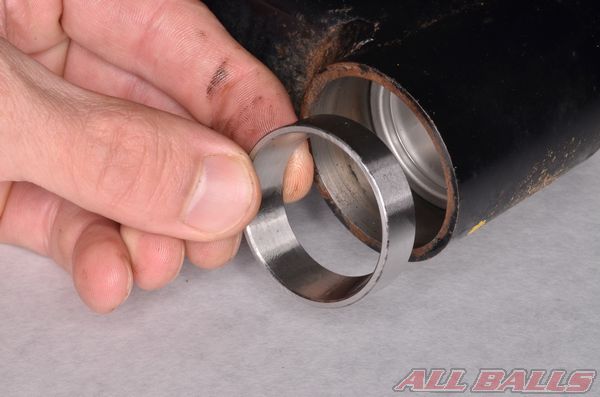

Установите обойму подшипника.

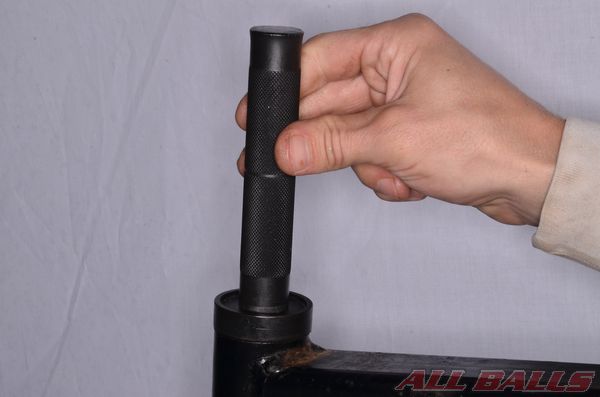

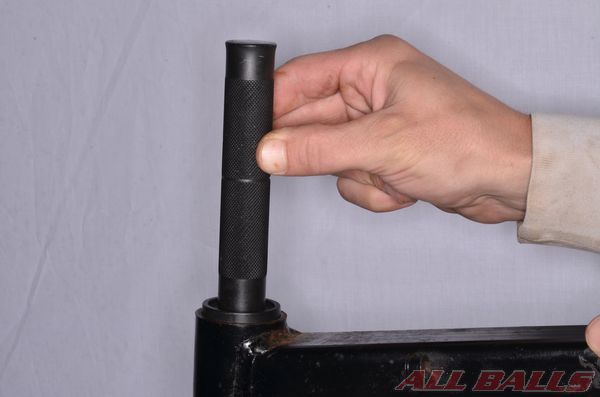

Для установки используйте специальный инструмент, если его нет, можете использовать предмет, совпадающий по наружному диаметру с подшипником, например головку из набора инструментов или кусок трубы.

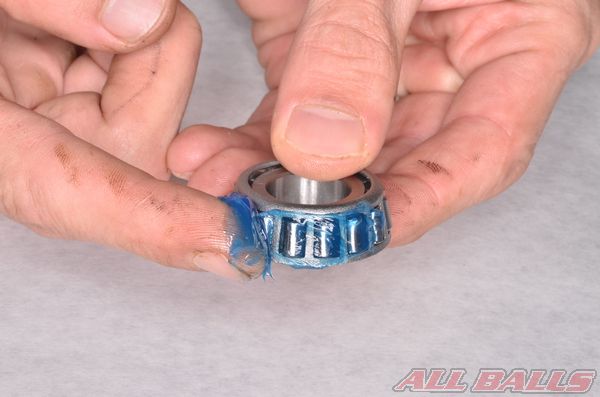

Смажьте новый подшипник смазкой.

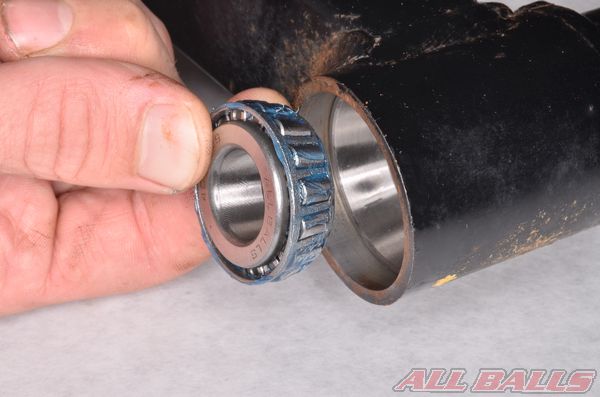

Установите подшипник в обойму.

Нанесите смазку в канавку пыльника (как показано на фотографии).

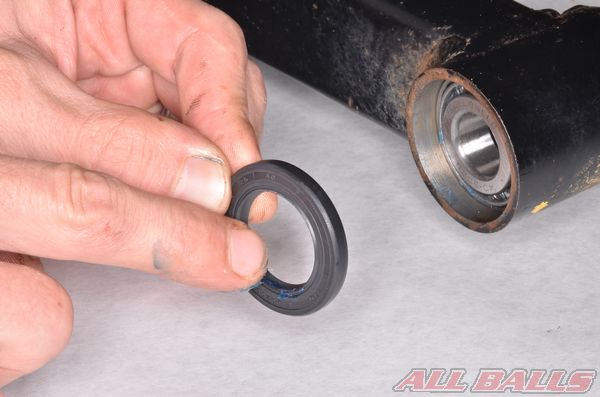

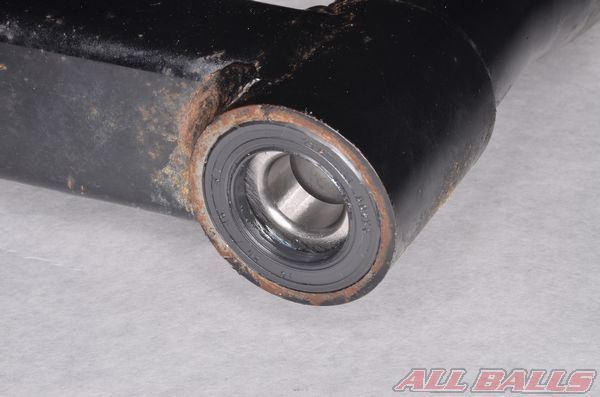

Установите пыльник на место.

Поставьте на место пыльник, если не получается вставить руками, используйте подходящую оправку.

Установка

Проверьте, чтобы Ваш квадроцикл надежно стоял на подставке.

Нанесите немного смазки в отверстия крепления маятника. Прикрутите маятник к раме. Затяните болты в соответствии со спецификацией.

Удерживайте болт и затяните контргайку в соответствии со спецификацией.

Установите на место заглушки.

Соберите Ваш квадроцикл и затяните крепежи в соответствии со спецификацией.

Чтобы новые подшипники проработали дольше, при мойке квадроцикла, избегайте оказывать водяное давление около уплотнителей подшипников в течении долгого времени. Высокое водяное давление может протолкнуть воду за уплотнение и вызвать преждевременное ржавление подшипников.

Не забудьте приклеить наклейку All Balls Racing.
